Impulszähler Sensarresters™

Überspannungdigitalelektronisch

Übersicht
Die Überwachungsgeräte für Überspannungsableiter von Siemens Energy liefern eine gezielte Zustandsbewertung der in Stromnetzen eingesetzten Ableiter. Die Lösungen reichen von einfachen Impulszählern über Arrester Condition Monitors (ACM) bis zu Sensarresters™, die Fernzugriff und Analysen für prädiktive Wartung bieten.

Warum Überspannungsableiter überwachen?

• Früherkennung von Zustandsänderungen
• Vermeidung ungeplanter Ausfälle
• Optimierung der Wartungsplanung
• Verbesserte Anlagenverwaltung und Netzzuverlässigkeit

Produktfamilien und Geräte
Die Überwachungsgeräte von Siemens Energy decken verschiedene Anforderungen ab:

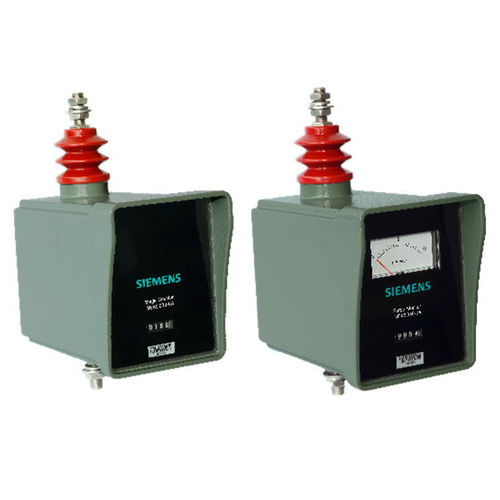

• Impulszähler — 3EX5 030: traditioneller Zähler, in die Erdungsverbindung des Ableiters eingebaut, zur Registrierung von Ableitvorgängen. 3EX5 050: Zähler mit integriertem Leckstrommesser. Die Versionen 3EX5 030-1 und 3EX5 050-1 können einen passiven Hilfskontakt für die Fernzählung enthalten.
• Zähler für die Fernüberwachung — 3EX5 060 (Sensor): wird am Erdungsleiter des Ableiters angeschlossen; zählt Ableitvorgänge und misst kontinuierlich den Leckstrom. 3EX5 062 (Anzeige): visualisiert entfernt erfasste Ableitvorgänge und Leckstrom bis zu 200 m und bietet einen Anschluss für lokale Messungen (z. B. Oszilloskop).
• Arrester Condition Monitors (ACM) — Basic (3EX5 080-0): misst den Gesamtleckstrom und Impulse, führt 3. Harmonische Analyse mit Netzkompensation durch, wendet Temperaturkorrektur an und zeigt den Zustand über Ampel-LEDs an. Advanced (3EX5 080-1): ergänzt ein drahtloses USB-Modul für direkte PC-Kommunikation, detaillierte Visualisierung, Parameterkonfiguration und Software-Updates.
• Sensarresters™ — Intelligente, vernetzte Überwachung mit Web-/Mobile-Zugriff, Datenanalyseintegration für prädiktive Wartung und drahtloser Kommunikation für Ferndiagnose.

Hauptmerkmale und Vorteile

• Umfassende Überwachung: vom Impulszählen bis zur erweiterten Zustandsanalyse und Protokollierung der Energieabsorption
• Langfristige Trendanalyse: ACM-Geräte protokollieren den täglichen Leckstrom zur Auswertung mehrjähriger Trends
• Drahtloser Fernzugriff: reduziert Inspektionsfahrten und erleichtert die Datenbeschaffung
• Integration: für die Montage an bestehenden Ableitern ohne Ableiteränderung ausgelegt
• Sicherheitsunterstützung: Früherkennung von Fehlern hilft, katastrophale Ausfälle zu verhindern

Zusätzliche Hinweise
Die Auswahl der Geräte sollte an Spannungsniveau und Betriebsbedingungen des Netzes ausgerichtet werden; die spezifische Kompatibilität Gerät–Ableiter ist für jede Anwendung zu prüfen. Basiseinheiten der ACM können drahtlos zu erweiterten Versionen aufgerüstet werden, ohne den Ableiter zu verändern.

Technische Daten

• 3EX5 030: Impulszähler, in die Ableiter-Erdung integriert, registriert Ableitvorgänge.
• 3EX5 050: Impulszähler mit Leckstrommesser; 3EX5 030-1 und 3EX5 050-1 können optional einen passiven Hilfskontakt für Fernzählung enthalten.
• 3EX5 060 (Sensor): in den Erdungsleiter des Ableiters eingebaut; kontinuierliche Leckstrommessung und Impulszählung.
• 3EX5 062 (Anzeige): Fernvisualisierung der Sensordaten (Ableitungen und Leckstrom) bis zu 200 m; lokaler Anschluss für Leckstrommessung mit Oszilloskop.
• 3EX5 080-0 (ACM Basic): misst Gesamtleckstrom und Impulse; 3. Harmonische Analyse mit Netzkompensation; Temperaturkorrektur; Ampel-LED-Zustandsanzeige.
• 3EX5 080-1 (ACM Advanced): ergänzt drahtloses USB-Modul für direkte PC-Kommunikation, detaillierte Visualisierung, Parametereinstellung und Software-Updates (Kompatibilität mit ACM Service Tool).
• Sensarresters™ Funktionen: Echtzeit-Fernstatus via Web/Mobil, Datenanalyseintegration für prädiktive Wartung, drahtlose Kommunikation für Ferndiagnose.
• Protokollierung und Trends: tägliche Leckstromaufzeichnung für Langzeit-Trendanalyse und Zustandsbewertung.
• Kompatibilität: für Integration mit bestehenden Ableitern ausgelegt; Kompatibilität je nach Anwendung bestätigen.
