Überspannungsableiter / Klasse II 3EB4

für Stromnetzfür Schaltstationfür die Bahntechnik

Übersicht
Die Überspannungsableiter für Bahnanwendungen von Siemens Energy bieten einen gezielten Schutz vor Stoßspannungen für Bahninfrastruktur und Fahrzeuge. Sie sind für Traktionsunterwerke, Oberleitungen, Signal-Interfaces und Bordausrüstung ausgelegt und begrenzen transiente Überspannungen durch Ableiten von Stoßströmen über nichtlineare Widerstandselemente zur Erde.

Hauptvorteile

• Normenkonformität: Geprüft und zertifiziert nach einschlägigen internationalen Bahn- und Überspannungsschutzstandards.
• Einfache Integration: Entwickelt für unkomplizierte Montage und geringen Wartungsaufwand in Bahnumgebungen.
• Langlebigkeit: Materialien und Konstruktion sind auf Witterungsbeständigkeit, mechanische Beanspruchung und lange Einsatzzyklen ausgelegt.
• Anwendungsspezifische Optionen: Modelle und Varianten zur Anpassung an AC-/DC-Systeme und Installationsanforderungen.

Produktportfolio und Anwendungen
Siemens Energy bietet ein Sortiment an Überspannungsableitern für AC- und DC-Bahnsysteme und unterschiedliche Einsatzumgebungen. Typische Anwendungen sind Hochgeschwindigkeits- und Fernverkehrszüge, S- und Regionalzüge, Mehrsystemlokomotiven, städtischer Verkehr (Straßenbahn, U-Bahn, Stadtbahn) sowie Bahnelektrifizierungsprojekte.

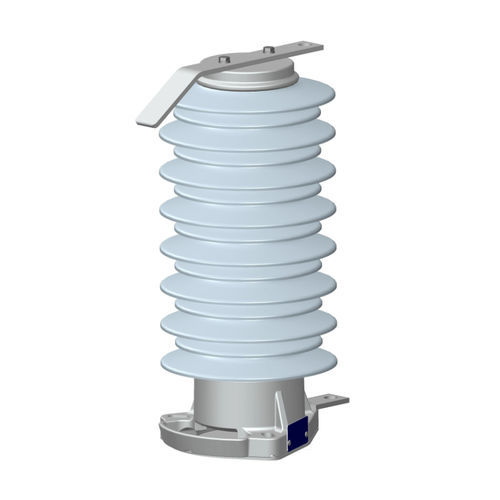

3EB4 – Silikonableiter im Verbundgehäuse

• Design: Verbundgehäuse aus glasfaserverstärktem Kunststoff (FRP) mit Silikonabgangsprofilen.
• Spannung: Geeignet für AC-Systeme bis 25 kV und DC-Systeme bis 3 kV.
• Leistung: Unterstützt Zuggeschwindigkeiten bis 420 km/h; Nenn-Kurzschlussstrom 50 kA.
• Konformität: Geprüft nach IEC 60099-4 (AC) und EN 50526-1 (DC).
• Sicherheit: Brand- und Rauchprüfungen nach DIN EN 17084, DIN EN ISO 5659-2, DIN EN 45545-2; Schock- und Vibrationsprüfungen nach IEC 61373.
• Anwendungen: Hochgeschwindigkeits-/Fernverkehr, S- und Regionalzüge, Mehrsystemlokomotiven, städtischer Verkehr und Bahnelektrifizierung.

3EB5 – Silikonableiter mit Cage Design™

• Design: Cage Design™-Gehäuse mit direkt aufgespritztem Silikon.
• Spannung: Geeignet für AC-Systeme bis 25 kV und DC-Systeme bis 3 kV.
• Leistung: Unterstützt Zuggeschwindigkeiten bis 320 km/h; Nenn-Kurzschlussstrom 50 kA.
• Konformität: Geprüft nach IEC 60099-4 (AC) und EN 50526-1 (DC).
• Sicherheit: Brand- und Rauchprüfungen nach DIN EN 17084, DIN EN ISO 5659-2, DIN EN 45545-2; Schock- und Vibrationsprüfungen nach IEC 61373.
• Anwendungen: Fernverkehr, S- und Regionalzüge, Mehrsystemlokomotiven, städtischer Verkehr und Bahnelektrifizierung.

DC-Typen für Bahnelektrifizierung 3EB2 und 3EB3

• Design: Silikonummantelte Ableiter für Überspannungsschutz in DC-Systemen.
• Klassifizierung: 3EB2 = DC-B; 3EB3 = DC-C mit höherer Energieaufnahmefähigkeit.
• Konformität: Geprüft nach EN 50526-1.
• Sicherheit: Brand- und Rauchprüfungen nach DIN EN 17084, DIN EN ISO 5659-2, DIN EN 45545-2; Schock- und Vibrationsprüfungen nach IEC 61373.
• Anwendungen: ÖPNV und Bahnelektrifizierung (DC-Systeme).

Warum Siemens Energy Überspannungsableiter für Bahnanwendungen?

• Langjährige Erfahrung: Über 80 Jahre in der Entwicklung von Überspannungsableitern für Bahnanwendungen.
• Umfassendes Portfolio: Lösungen für AC- und DC-Bahnsysteme, in der Produktpalette Nennspannungen bis 45 kV.
• Zuverlässigkeit: Entwickelt für lange Lebensdauer und geringe Wartungsanforderungen.
• Globaler Support: Technischer Support und Beratung durch Siemens Energy Experten weltweit.

Zusätzliche Produktinformationen (FAQ-Auszug)

• Was sie sind: Spezielle Geräte zum Schutz von Bahnsystemen vor transienten Überspannungen durch Blitz, Schaltvorgänge und andere Störungen.
• Unterschiede zu Standardableitern: Speziell ausgelegt für mechanische, umweltbedingte und normative Anforderungen des Bahnsektors.
• Auswahlkriterien: Abhängig von Systemspannung, Umgebungsbedingungen und Einsatzanforderungen; Siemens Energy bietet maßgeschneiderte Lösungen und Beratung.
• Materialien: Übliche Materialien sind Silikon und FRP für mechanische Festigkeit und Witterungsbeständigkeit.
• Tauglichkeit für raue Umgebungen: Ausgelegt für extreme Temperaturen, Feuchte und mechanische Belastungen.
• Qualitätssicherung: Produkte unterliegen strengen Tests und entsprechen Normen wie IEC 60099-4 und EN 50526-1.

Technische Spezifikationen

• AC-Eignung: Bis 25 kV für bestimmte silikonummantelte Typen (Portfolio umfasst Lösungen bis 45 kV).
• DC-Eignung: Typische DC-Nennspannung bis 3 kV für silikonummantelte Typen; 3EB2 = DC-B, 3EB3 = DC-C (hohe Energieaufnahme).
• Nenn-Kurzschlussstrom: 50 kA (angegeben für 3EB4 und 3EB5).
• Unterstützte Zuggeschwindigkeiten: Bis 420 km/h (3EB4), bis 320 km/h (3EB5).
• Gehäusematerialien: FRP, Silikonabgangsprofile; Cage Design™ mit direkt aufgespritztem Silikon (3EB5).
• Brand- und Rauchprüfungen: DIN EN 17084, DIN EN ISO 5659-2, DIN EN 45545-2.
• Mechanische Prüfungen: Schock und Vibration nach IEC 61373.
• Normenkonformität: IEC 60099-4 (AC-Versionen), EN 50526-1 (DC-Versionen) und weitere anwendbare Bahnstandards.
• Konstruktionsfokus: Zertifizierte Qualität, einfache Installation und Wartung, lange Lebensdauer und kundenspezifische Lösungen für spezifische Bahnanwendungen.
