Überspannungsableiter / Klasse II EGLA

für AußenbereichHochenergiefür Stromnetz

Übersicht
Leitungsableiter für Freileitungen (LSA) schützen Übertragungsfreileitungen vor Blitzeinschlägen und Schaltüberspannungen, indem sie überschüssige Stoßenergie in den Erdboden ableiten und so Überschläge, Geräteschäden und Stromausfälle verhindern.

Hauptfunktionen

• Hochspannungsfähigkeit: Ausgelegt für Systemspannungen bis zu 800 kV mit einer Energieableitfähigkeit von bis zu 3,6 C.
• Blitzschutz: Die externe Funkenstrecke schlägt bei Blitzeinwirkung durch, begrenzt den Erdschlussstrom von Kiloampere auf Ampere, löscht Lichtbögen innerhalb von ~10 ms und vermeidet das Auslösen von Schutzschaltern.
• Erhöhte Systemzuverlässigkeit: Proprietäre Simulationssoftware (auf Basis von Cigré-Studien) optimiert Platzierung und Anzahl der LSA, um robusten Blitzschutz bei minimalen Kosten zu gewährleisten.
• Reduzierte Stromunterbrechungen: LSA verhindern Überspannungen oberhalb der Blitzstoßfestigkeit (LIWL) von Isolatoren und vermeiden dadurch Überschläge und Spannungseinbrüche.
• Fortgeschrittene Simulation und Support: Detaillierte Softwareanalysen modellieren kundenspezifische Leitungsbedingungen für eine präzise Auswahl und Platzierung der LSA.

Leitungsableiter ohne externe Funkenstrecke (NGLA) — Direkter Anschluss an Freileitungen
Leitungsableiter ohne externe Funkenstrecke bieten ein Höchstmaß an Montageflexibilität und Betriebszuverlässigkeit. Je nach Mastausführung und Isolator-/Leitungsanordnung können sie am Isolator, Leiter oder Mast installiert werden. Wichtige Vorteile umfassen:

• Sehr flexible Installation: Geeignet für Montage am Leiter, Mast oder Isolator; passt sich verschiedenen Leitungsanordnungen an.
• Überlegener Schutz: Hohe Energieaufnahmefähigkeit für zuverlässigen Schutz gegen Blitz- und Schaltstoßüberspannungen.
• Thermischer Überlastschutz: Eingebaute Abtrennvorrichtung isoliert den Ableiter bei thermischer Überlast, sodass die Leitung bis zum Austausch weiter betrieben werden kann.
• Normenkonformität: Entwickelt und geprüft nach IEC 60099-4.
• Optionale Überwachung: Das ACM-Monitoring-System ist optional verfügbar für drahtlose Zustandsbewertung und detaillierte Informationen zu Ableitströmen und umgesetzten Energien.

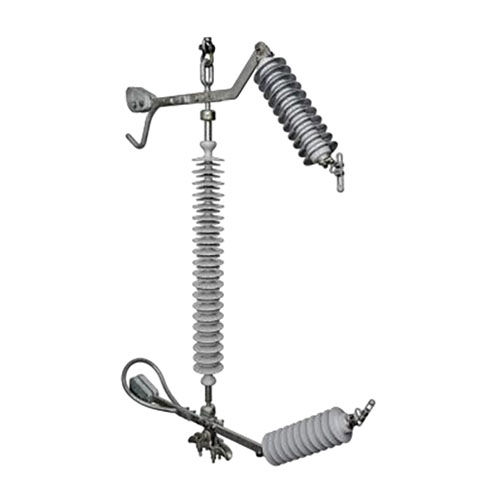

Leitungsableiter mit externer Funkenstrecke (EGLA) — In Reihe mit Funkenstrecke isoliert
EGLA-Geräte verfügen über eine externe Funkenstrecke in Reihe, die die aktiven Ableiterkomponenten unter normalen Bedingungen galvanisch von der Leiterspannung trennt. Bei einem Blitzeinschlag schlägt die Funkenstrecke durch, begrenzt den Erdschlussstrom und löscht Lichtbögen schnell. Wichtige Vorteile:

• Kein Leckstrom: Die Reihengap trennt die MOV-Blöcke in Normalbetrieb von der Systemspannung.
• Materialeffizienz: Der Einsatz eines Ableiters mit niedrigerer Nennspannung reduziert die Zahl der MOVs und den Materialaufwand.
• Kein Abtrennvorrichtung oder Erdleiter erforderlich: Vereinfacht Installation und Wartung.
• Kompaktes Design: Geeignet für Mehrkreistürme mit geringen Abständen und Live-Line-Installation.
• Normenkonformität: Entspricht IEC 60099-8.

Technische Highlights

• Installation: Direkter Anschluss (NGLA) / Externe Funkenstrecke (EGLA)
• Spannungsbereich: Bis zu 800 kV
• Energieableitung: Bis zu 3,6 C
• Abtrennvorrichtung: Eingebaut (NGLA) / Nicht erforderlich (EGLA)
• Leckstrom: Vorhanden im Normalbetrieb (NGLA) / Keiner im Normalbetrieb (EGLA)
• Normen: IEC 60099-4 (NGLA) / IEC 60099-8 (EGLA)
• Gehäuse: Silikonelastomer
• Montageoptionen: Mast, Isolator, Leiter (NGLA) / Mast, Isolator (EGLA)
• Wartung: Minimal

Optimierte Softwareanalyse für LSA-Anwendungen
Siemens Energy bietet simulationsbasierte Analysen (gestützt auf Cigré-Studien) zur Ermittlung optimaler, kosteneffizienter LSA-Lösungen. Die Software prüft kundenspezifische Leitungsparameter und empfiehlt, wo und wie viele Ableiter erforderlich sind, um ausreichenden Blitzschutz bei minimaler Ausrüstung zu gewährleisten. Berücksichtigte Faktoren sind:

• Leitungsparameter: Betriebsspannung, Anzahl der Leiter, Daten des Erdseils, Leitungslänge, Spannungsabschnitte und Durchhänge, Leiterart und Durchmesser, Freiräume.
• Mastdaten: Mast-Übergangsimpedanzen, Fundamentwiderstand, Mastgeometrie und Phasenpositionen.
• Isolatorendaten: Überschlagsstrecke, Anschlusslänge, Nenn-Blitzstoßfestigkeit.
• Blitzaktivität: Keraunisches Niveau (Einschläge pro Jahr pro km²), Netz-Topologie und Höhenprofil.
• Kundenprioritäten: Weniger Kurzunterbrechungen, Vermeidung von Phasen- und Mehrsystem-Kurzschlüssen, Eliminierung von Erdseilen, wo anwendbar.

Warum Siemens Energy Leitungsableiter wählen?

• Erprobte Technologie: Jahrzehnte an Praxiserfahrung gewährleisten zuverlässige Leistung in unterschiedlichen Umgebungen.
• Maßgeschneiderte Schutzstrategien: Simulationsbasierte Auslegung optimiert den Schutz für spezifische Systemanforderungen.
• Hochspannungsfähigkeit: Produkte, die Systemspannungen bis zu 800 kV mit hoher Energieableitfähigkeit unterstützen.

Technische Daten / Spezifikationen

• Systemspannungsfähigkeit: bis zu 800 kV.
• Energieableitfähigkeit: bis zu 3,6 C.
• NGLA-Installation: Direkter Anschluss (Mast, Isolator, Leiter).
• EGLA-Installation: Externe Funkenstrecke (Mast, Isolator).
• Abtrennvorrichtung: NGLA eingebaut; EGLA nicht erforderlich.
• Leckstrom: NGLA im Normalbetrieb vorhanden; EGLA im Normalbetrieb isoliert.
• Gehäusematerial: Silikonelastomer.
• Normen: NGLA — IEC 60099-4; EGLA — IEC 60099-8.
• Wartung: Minimal für NGLA und EGLA.
