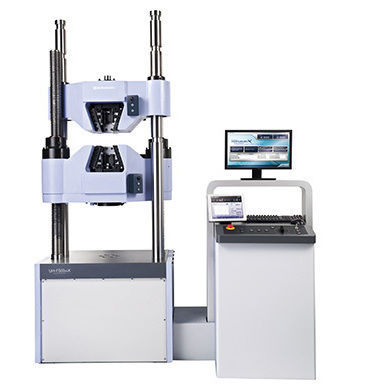

Biegeprüfmaschine UH-X

KompressionZugcomputergesteuert

Übersicht
Computer-gesteuerte hydraulische Universalprüfmaschinen UH-X und UH-FX Series mit frontöffnenden Hydraulikspannbacken. Geeignet für Zug-, Druck- und Biegeprüfungen im Kraftbereich von ca. 400–2000 kN. Spannungs- und Dehnungsregelung nach ISO 6892; die Varianten UH-Xh/UH-FXh verfügen über eine hybride Hydraulikölquelle, die das Hydraulikölvolumen reduziert und den Stromverbrauch deutlich senkt (ca. 50 %; Beispiel UH-500kNXh bis zu 82 %). Großes Farb-Touchpanel verbessert Sichtbarkeit und Bedienung.

Hauptmerkmale

• Semi-Auto-Tuning: automatische Anpassung der Regelparameter für hochpräzise Spannungs- und Dehnungsregelung (ISO 6892-2009, JIS Z2241).
• Extra-großer farbiger LCD-Touchscreen für verbesserte Bedienbarkeit und Sichtbarkeit.
• Rangeless-Datenerfassung und ultra-hohe Abtastraten zur Erfassung plötzlicher Festigkeitsänderungen.
• Frontöffnende Hydraulikspannbacken für vereinfachtes Lösen und Spannen von Proben.
• USB-Speicher ermöglicht Testdurchführung ohne PC; Schlüsselschalter serienmäßig.
• Optionales Bedienfeld zur Verstellung des Traversenkopfes für Fingertip-Steuerung.
• Hybrid-Hydraulikeinheit reduziert Ölmenge und Energieverbrauch (z. B. UH-500kNXh bis zu 82 %); leisere Hydraulikeinheit für UH-FX-Modelle erhältlich.
• Mehrere automatische Steuerprogramme sind standardmäßig enthalten.

Downloads (Dokumente für dieses Produkt)

• UH-X/FX Series - Hydraulic Universal Testing Machines (Broschüre, PDF, 5.05MB)
• UH-FX/FXh series 300,500,1000kN model Instruction Manual (PDF, 9.39MB)
• UH-FX/FXh series 2000kN model Instruction Manual (PDF, 8.82MB)
• UH-X/Xh series 2000kN model Instruction Manual (PDF, 8.36MB)

Anwendungen
Zug-, Druck- und Biegeprüfungen an metallischen und Verbundwerkstoffen; statische, zyklische und frei definierbare Prüfabläufe für Forschung & Entwicklung, QS und Fertigungsüberwachung. Beispiel-Dokument: Tensile Test of Steel for the Reinforcement of Concrete — 2020-10-27.

Technische Merkmale / Spezifikationen

• Kraftbereich: ca. 400 kN bis 2000 kN (modellabhängig).
• Prüfarten: Statische Zug-, Druck- und Biegeprüfungen sowie zyklische und frei definierbare Prüfabläufe.
• Steuerung: Spannungs- und Dehnungsregelung (ISO 6892-konform); Semi-Auto-Tuning zur automatischen Anpassung der Regelparameter.
• Spannvorrichtungen: Frontöffnende hydraulische Spannbacken.
• Bedienung: Großes Farb-Touchpanel; USB-Unterstützung für Prüfungen ohne PC; Schlüsselschalter serienmäßig.
• Daten & Aufzeichnung: Rangeless-Messung; ultra-hohes Abtastverhalten zur Erfassung plötzlicher Änderungen.
• Hydraulik & Energie: Hybrid-Hydraulikquelle (Xh/FXh) zur Reduktion von Ölmenge und Energieverbrauch (ca. 50 %; bis zu 82 % beim UH-500kNXh als Beispiel); leisere Einheit für UH-FX.
• Optionen & Software: Optionales Crosshead-Bedienfeld; mehrere automatische Steuerprogramme; optionale PC-Software (Trapezium X) für erweiterte Prüfabläufe und Datenerfassung.
• Normen: Entspricht ISO 6892-2009, JIS Z2241 und weiteren gängigen Prüfnormen.
