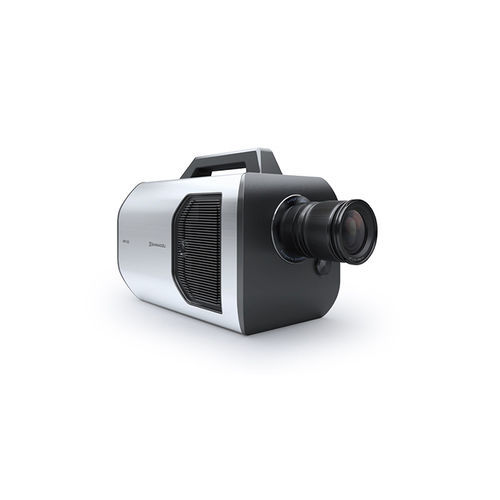

Digitale Kamera HPV-X3

Industriefür wissenschaftliche Anwendungenfür Forschung und Entwicklung

Produktübersicht
Visualisierung und Analyse ultraschneller Vorgänge für Forschung und Industrie. Die HyperVision HPV-X3 zeichnet Ereignisse mit bis zu 20 Millionen Bildern pro Sekunde auf, verfügt über hohe Sensitivität und synchronisierte Aufnahmefunktionen und unterstützt fortgeschrittene Workflows wie DIC und zeitaufgelöste Analysen.

Exportkontrolle
Any export of a Shimadzu High-Speed Camera, HPV-X3/HPV-X2/HPV-X/HPV-2, is subject to export control regulations of the nation, based on Part 2 of the NSG guideline, 5.B.3.

Wesentliche Merkmale

• Hohe Bildauflösung über einen großen Bereich von Aufnahmeraten: 20 Mfps mit rund 300.000 Pixeln.
• Externe Ein-/Ausgangsfunktionen für synchronisierte Bildaufnahmen mit einer Synchronisationsgenauigkeit von 5 ns.
• Flexibles Design und benutzerfreundliche Bedienung zur Unterstützung verschiedener experimenteller und industrieller Setups.
• Hochempfindlicher Bildsensor, geeignet für fortgeschrittene Analyseverfahren wie DIC.

Videos

• DIC Analysis for High-Speed Tensile Testing of CFR
• Observing Blast and Shock Waves During Detonation of Micro-Explosives
• Expansion and Contraction of Bubbles in Polyvinyl Alcohol (PVA) Gel and related microbubble observations
• HyperVision HPV-X3 High-Speed Video Camera (Hersteller-Video)

Downloads

• Produktbroschüre: HyperVision HPV-X3 (PDF, ca. 4,36 MB)

Anwendungen (Dokumente)

• 3D-DIC Analysis in Compression Test of Glass Tube | 2026-01-20
• Observation of High-Frequency Oscillations of Water Vapor Microbubbles Using the HPV-X3 | 2025-06-03
• Fracture Observation in Glass Ring-on-Ring Bending Tests Using HPV-X3 | 2025-06-03

Technische Spezifikationen

• Modell: HPV-X3
• Serie: HyperVision
• Maximale Aufnahmegeschwindigkeit: 20.000.000 Bilder/s (20 Mfps)
• Auflösung bei 20 Mfps: ca. 300.000 Pixel
• Synchronisationsgenauigkeit: 5 ns
• Externe I/O für synchronisierte Aufnahme (Trigger und Sync)
• Hochempfindlicher Sensor, optimiert für DIC und andere Hochgeschwindigkeitsanalysen
• Kompatibel mit verschiedenen Analyseprogrammen
