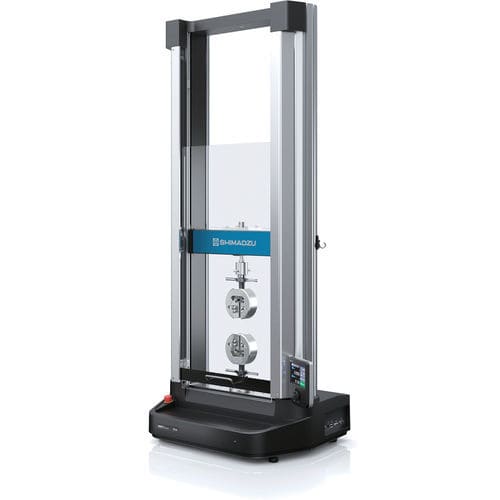

Kompressionsprüfmaschine AGS-V series

BiegeZugDauer

Übersicht
Die AUTOGRAPH AGS-V Serie von Shimadzu Corporation ist eine Tisch‑Universalprüfmaschine für Zug-, Druck-, Biege- und Zyklustests. Sie deckt Prüfkräfte von 1 N bis 10 kN ab und bietet konfigurierbare Prüfverfahren für Labor und Produktion.

Wichtige Merkmale

• Hohe Rücklaufgeschwindigkeit und großer Geschwindigkeitsbereich: beschleunigt Prüfzyklen und erhöht den Durchsatz unter unterschiedlichen Bedingungen.
• Erweiterte Datenverarbeitung: Hochgeschwindigkeits-Datenerfassung (5 kHz) mit einfachem Export und Integration in externe Datenbanken sowie USB‑Speicherung.
• Ergonomische Bedienung: Automatic Jig Distance für vereinfachte Positionierung und Handsteuerung für Stand‑Alone‑Betrieb.

Anwendungen und Prüfmodi

• Typische Prüfungen: Zug, Druck, Biegung und zyklische Prüfungen.
• Vollständig anpassbare Prüfmethoden über die Prüfsoftware TrapeziumX‑V oder Stand‑Alone‑Betrieb mit der Handsteuerung.
• Unterstützung für Extensometer (optisch) und optionale Vorrichtungen für spezifische Probenarten.

Steuerung & Bedienoberfläche
Das AGS-V verfügt über ein gut ablesbares Farb‑LCD und eine Handsteuerung mit kontextabhängigen Bedienelementen. Die Schnittstelle ermöglicht autonome Prüfdurchführung, Speicherung der Ergebnisse auf USB und Fernzugriff zur Integration in Labor‑Systeme.

Sicherheit und Bedienerkonzept
Standardmäßig ist ein Polycarbonat-Schutzdeckel mit Verriegelung (Interlock) vorhanden, der Bewegungen bei offenem Deckel verhindert. Der intelligente Crosshead erkennt Positionen, gibt Kollisionswarnungen aus und stoppt automatisch an Spannzeuggrenzen. Zusätzliche Sicherheitsmerkmale sind Überlasterkennung, Kontaktüberwachung und Notausschalter.

Automatisierung & erweiterte Funktionen
Automatische Kraftkalibrierung beim Start, Specimen Protection zur Eliminierung der Anfangsbelastung beim Einspannen, Multi‑Table zur Ablage von Werkzeugen/Proben sowie optionaler Anti‑Scattering (Safety) Cover mit Interlock. Autodiagnosefunktionen und konfigurierbare Betriebstöne unterstützen Wartung und Verfügbarkeit.

Abtastung & Leistung
Hochgeschwindigkeits-Datenerfassung bis 5 kHz (0,2 ms) zur Erfassung schneller Ereignisse. Positionierungsauflösung der Traverse für präzise Prüfungen; unterschiedliche Prüfraumhöhen und -breiten je nach Modell zur Aufnahme verschiedener Vorrichtungen.

Videos (Titel)

• Autograph AGS-V Series
• The Procedure for Material Testing Using AGS-V
• Creation of Test Conditions by the Operation Controller
• Elimination of Initial Load by Specimen Protection
• Intelligent Crosshead
• Multi-table
• Safety Cover

Technische Spezifikationen

• Prüfkraftbereich: 1 N – 10 kN.
• Geschwindigkeitsbereich: 0,0005 – 1500 mm/min; Rücklaufgeschwindigkeit bis 1650 mm/min.
• Abtastrate: bis zu 5 kHz (0,2 ms).
• Garantierte Kraftgenauigkeit: 1/1000 (modellabhängig).
• Unterstützung für Extensometer: optisches Extensometer unterstützt; optionale Schnittstellenkarten für zusätzliche Signale.
• Steuerung: Farb‑LCD; Handsteuergerät; Stand‑Alone‑Betrieb und USB‑Export.
• Sicherheit: Polycarbonat‑Schutzabdeckung mit Interlock, Überlast‑ und Kontakterkennung, Notausschalter, automatische Traverse‑Stop.
• Zubehör/Optionen: pneumatische Flachbacken, Clip‑Backen, Schrauben‑Flachbacken, Rollenbacken, Druckplatten, T‑Nuten‑Platten, Prüf‑Jigs, optionales Sicherheits‑Cover.
