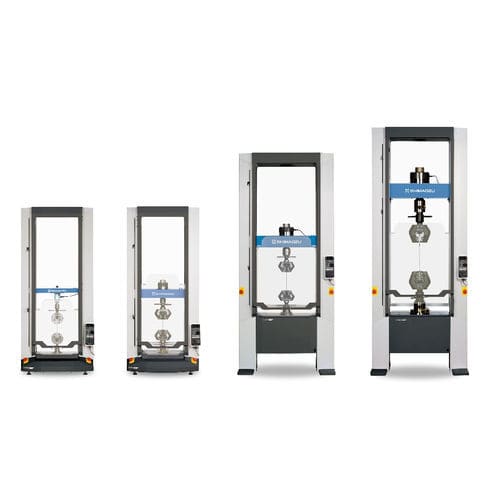

Kompressionsprüfmaschine AGS-X2 series

Zugmotorisiertcomputergesteuert

Überblick
Die Shimadzu AUTOGRAPH AGS-X2 Series bietet praxisnahe Prüf­lösungen für ein breites Spektrum an Zug- und Druckanwendungen. Sie vereint fortschrittliche Regelung, intuitive Bedienung und Sicherheitsfunktionen in einem kompakten Industrie­design, geeignet für Qualitätskontrolle und Forschung & Entwicklung.

Software
Standardmäßig mit der Datenverarbeitungssoftware TRAPEZIUM X-V für umfassende Prüfsteuerung und Analyse. TRAPEZIUM LITE X ist als Einstiegsoption verfügbar, um Qualitätskontrollprozesse zu vereinfachen.

Kosteneffiziente Leistung
Die AGS-X2 bietet praxistaugliche und kosteneffiziente Prüf­möglichkeiten. Die Echtzeit-Autotuning-Regelung passt Steuerungsparameter anhand gemessener Kraft- und Dehnungsdaten an, um Spannungs- und Dehnungsregelung zu vereinfachen. Die AUTOTUNING-Funktion unterstützt die Dehnungsregelung nach ISO 6892.

Anwendungsbeispiele (Tabelle)
EISEN & STAHL — Konventionelle Spannungsregelung und zunehmende Nachfrage nach Zugprüfungen unter Dehnungsregelung. Anwendbare Normen: ISO 6892, JIS Z2241.
KUNSTSTOFFE & HARZE — Messung des Moduls in sehr kleinen Dehnungsbereichen, wie von Normen gefordert. Anwendbare Normen: ISO 527, ISO 178, JIS K7171.
KERAMIK — Proben, die auf mikroskopische Verschiebungen reagieren, benötigen ab Prüfbeginn präzise Regelung.

Hochpräzise Wägezellen und Messung
Das System deckt einen weiten garantierten Genauigkeitsbereich der Wägezellen von 1/500 bis 1/1 ab, sodass die meisten Prüfungen ohne Wechsel der Wägezelle oder Vorrichtungen durchgeführt werden können. Die Hochgeschwindigkeitsabtastung mit 1 ms reduziert verpasste Festigkeitsänderungen und verbessert die Genauigkeit der Spannungs-Dehnungs-Kurve (S–S).

Verbesserte Sicherheit

• Sicherheitsfunktion: stoppt die Prüfmaschine, wenn Kraftänderungen während des Probenaufbaus oder Rücklaufs einen voreingestellten Wert überschreiten.
• Ein-Tasten-Hubbegrenzungen: einfache Einstellung der Hubbegrenzung per Schalter.
• Schutzabdeckung: Schiebeschutz zum Schutz vor Proben­splittung; Verriegelung deaktiviert Prüfablauf bei offenem Schutz.
• Doppelte Notausschalter: an beiden Seiten für Rahmen 20 kN–300 kN vorhanden.

Intelligenter Arbeitsplatz — Neue und erweiterte Funktionen
Neue und erweiterte Funktionen erleichtern Prüfabläufe und steigern die Effizienz. Wichtige Merkmale:

• Schutzabdeckung: vertikal schiebbarer Sicherheitsschutz mit Verriegelung; einhändige Bedienung möglich.
• Ein-Tasten-Hubbegrenzungen: Pinch-and-Slide-Bedienung mit sicherer Verriegelung der Traverse.
• Wägezelle: Hochpräzisionstyp mit Genauigkeit ±0,5% des angezeigten Werts; Nennwert wird im Kalibrierkabel gespeichert und beim Anschließen automatisch erkannt.
• Traverse: Prüfgeschwindigkeit bis 2.000 mm/min und Rücklauf bis 2.200 mm/min (20 kN-Rahmen) zur Verkürzung wiederkehrender Prüfzyklen.
• Gemeinsame Verbindung für Zug und Druck (20–300 kN): eine Verbindung für einfacheren Werkzeugwechsel; sicheres Abdrückkonzept.
• Hauptbedienfeld: Erstellen und Speichern von Prüfbedingungen für Betrieb ohne PC; Jog-Rad inklusive automatischer Extensometersteuerung; neigbares Bedienfeld; Anzeige in wählbarer Sprache (Englisch/Chinesisch).
• Notausschalter: unterbrechen die Stromversorgung des Servo-Verstärkers, um im Notfall die Traverse sofort anzuhalten.

Downloads & Dokumentation
Produktbroschüre, Zubehördokumentation (Spannzeuge, Druckplatten, Vorrichtungen) und Anwendungshinweise für Gewebe- und Zugprüfungen sind als PDF-Downloads auf der Produktseite verfügbar.

Technische Daten

• Produktserie: AUTOGRAPH AGS-X2 Series
• Lieferumfang Software: TRAPEZIUM X-V (Standard); TRAPEZIUM LITE X (Einstiegsoption)
• Genauigkeitsbereich Wägezelle: 1/500 bis 1/1
• Genauigkeit Wägezelle (Hochpräzision): ±0,5% des angezeigten Werts (Hochpräzisionstyp)
• Abtastrate: 1 ms
• Traversengeschwindigkeit (20 kN Rahmen): Prüfung 2.000 mm/min, Rücklauf 2.200 mm/min
• Sicherheitsfunktionen: Ein-Tasten-Hubbegrenzungen, Schutzabdeckung mit Verriegelung, doppelte Notausschalter (20–300 kN)
• Gemeinsame Verbindung für Zug und Druck (20–300 kN)
• Hauptbedienfeld: programmierbare Prüfbedingungen, Jog-Rad-Steuerung, neigbares Panel, auswählbare Anzeigesprache (Englisch/Chinesisch)
• Referenzierte Normen: ISO 6892, ISO 527, ISO 178, JIS Z2241, JIS K7171
