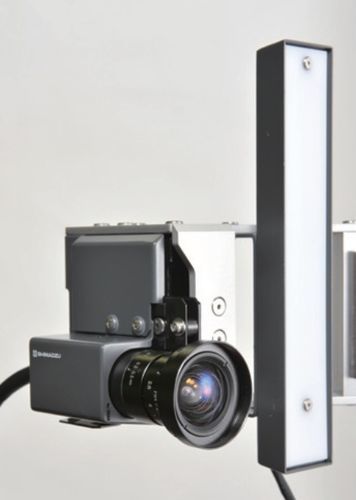

Video-Dehnungsmesser TRViewX

diametralAxialZug

Übersicht
TRViewX ist ein modernes berührungsloses digitales Video-Extensometer, das hochgenaue Dehnungsmessungen liefert und auch Breitenänderungen messen kann. Es wurde für eine Vielzahl von Materialprüfungen entwickelt, insbesondere für Folien, Filme und andere dünne oder schmale Proben, und kann in Thermokammern für atmosphärenkontrollierte Prüfungen betrieben werden, ohne die Probe zu berühren. TRViewX erreicht Dehnungsgenauigkeit gemäß ISO 9513 Klasse 0,5 und JIS B 7741 Klasse 0,5 sowie Breitenmessgenauigkeit gemäß ISO 9513 Klasse 1 und JIS B 7741 Klasse 1. Es entspricht den Prüfstandards für Kunststoffzugversuche ISO 527, JIS K7161 und ASTM D638 und unterstützt Prüfkörper mit Messlänge 75 mm (Typ A1).

Hauptmerkmale

• Hochgenaue Dehnungsmessungen (ISO 9513 Klasse 0,5 / JIS B 7741 Klasse 0,5)
• Breitenmessfunktion (ISO 9513 Klasse 1 / JIS B 7741 Klasse 1)
• Berührungslose optische/Video-Messung, geeignet für Folien, Filme und schmale Proben
• Modelvarianten: Einzel- und Dual-Kamera
• Hochintensive LED-Beleuchtung

Software-Integration
Vollständige Integration mit der Prüfsoftware Trapezium X für synchronisierte Datenerfassung, Bildaufnahme und Einbindung von Bildern in Prüfberichte.

Anwendungen (ausgewählte Dokumente)
Documents | Erstellungsdatum
Value Determination with Video Type Non-Contact Extensometer (ISO 10113:2020) | 2024-03-06
MMB Test of CFRP in Conformance with ASTM D6671 - Material Testing System | 2017-10-04
Shear Test of Composite Material (V-Notched Rail Shear) - Material Testing System | 2017-06-27

Videos (Beispiele)

• TRViewX Non-Contact Digital Video Extensometer - Example of Plastic Measurements
• TRViewX Non-Contact Digital Video Extensometer - Example of Open Hole CFRP Plate Measurements

Technische Daten

• Messprinzip: berührungsloses digitales Video-Extensometer
• Dehnungsgenauigkeit: ISO 9513 Klasse 0,5 / JIS B 7741 Klasse 0,5
• Breitenmessgenauigkeit: ISO 9513 Klasse 1 / JIS B 7741 Klasse 1
• Normen: ISO 527, JIS K7161, ASTM D638 (unterstützt Typ A1, Messlänge 75 mm)
• Geeignete Proben: Folien, Filme, dünne oder schmale Materialien, Proben für atmosphärenkontrollierte Prüfungen
• Modelvarianten: Einzel- und Dual-Kamera-Konfigurationen
• Beleuchtung: hochintensive LED-Beleuchtung
• Software: Integration mit Trapezium X für Bildaufnahme und Berichtserstellung
