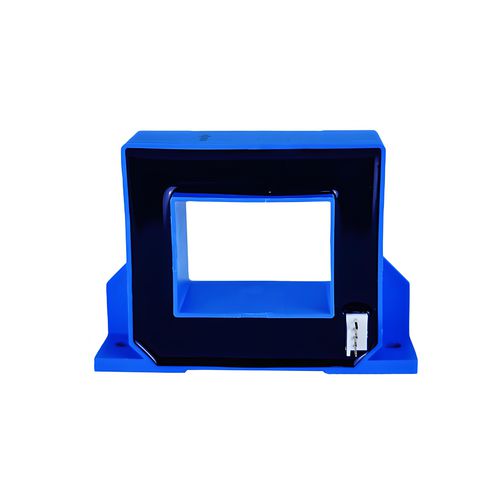

Open-Loop-Halleffekt-Stromsensor SCK18

Hochpräzision

Produktdetails
Der Hall-Effekt-Stromsensor der Serie SCK18 ist eine neue Generation von Stromsensoren mit offenem Regelkreis, die auf dem Hall-Effekt-Prinzip basieren. Er kann Gleichstrom, Wechselstrom und Impulsstrom sowie andere unregelmäßige Wellenformen unter elektrischen Isolationsbedingungen genau messen.

Allgemeine Daten

• Nennstrom (Ipn): ±300AT bis ±2000AT
• Messbereich (Ip): 2*Ipn
• Lastwiderstand Rmax: ≥10kΩ
• Ausgangsspannung: ±4V
• Betriebsspannung: DC ±12V~±15V(±5%)
• Genauigkeit @ Ta=25°C: ±1% FS
• Linearität @ Ta=25°C: ±1% FS
• Spannungsfestigkeit: 3kVrms/50Hz/min
• Offset-Spannung: < ±30mV
• Offset-Temperaturmerkmale: < ±0.1%/°C
• Thermische Drift von Vo: < ±1mV/°C (If=0)
• Ansprechzeit: < 5uS
• Hysterese-Offset: < ±25mV (wenn=F.S. 0 <--> Nenn-RMS-Strom)
• Stromverbrauch: <±15mA
• Betriebstemperatur: -20~+80°C
• Lagertemperatur: -40~+85°C

Abmessungen (mm)
Primäröffnung: □40*30mm
Befestigungsloch: φ4.5mm*2
Der Ausgangsanschluss ist kompatibel mit Molex 5045-04A
Die IP-Anzeigerichtung ist die positive Richtung des Stroms
Die Temperatur des Primärleiters darf 105°C nicht überschreiten
Falsche Verdrahtung kann den Sensor beschädigen
Größenfehler: ±1mm

Anweisungen

• Die Serie SCK18 ist ein Stromsensor mit offenem Regelkreis. Es gibt eine galvanische Trennung zwischen dem primären und sekundären Stromkreis des Sensors, er kann Gleich-, Wechsel- oder Impulsströme messen.
• Große quadratische Perforation, misst hauptsächlich den Strom des Kupferleiters.
• Merkmale: Hohe Genauigkeit, geringer Stromverbrauch, hohe Zuverlässigkeit und starke Überlastkapazität.

Merkmale / Technische Spezifikationen

• Hall-Effekt-Stromsensor mit offenem Regelkreis
• Nenn-RMS-Strom: 300A bis 2000A (verschiedene Modelle)
• Ausgangsspannung: ±4V
• Betriebsspannung: DC ±12V~±15V (±5%)
• Genauigkeit: ±1% FS
• Linearität: ±1% FS
• Spannungsfestigkeit: 3kVrms/50Hz/min
• Offset-Spannung: < ±30mV
• Offset-Temperaturmerkmale: < ±0.1%/°C
• Thermische Drift von Vo: < ±1mV/°C (If=0)
• Ansprechzeit: < 5uS
• Hysterese-Offset: < ±25mV
• Stromverbrauch: <±15mA
• Betriebstemperatur: -20~+80°C
• Lagertemperatur: -40~+85°C
• Primäröffnung: 40x30mm
• Befestigungsloch: φ4.5mm*2
• Ausgangsanschluss: Kompatibel mit Molex 5045-04A
• Galvanische Trennung zwischen primären und sekundären Stromkreisen
• Hohe Genauigkeit, geringer Stromverbrauch, hohe Zuverlässigkeit, starke Überlastkapazität
