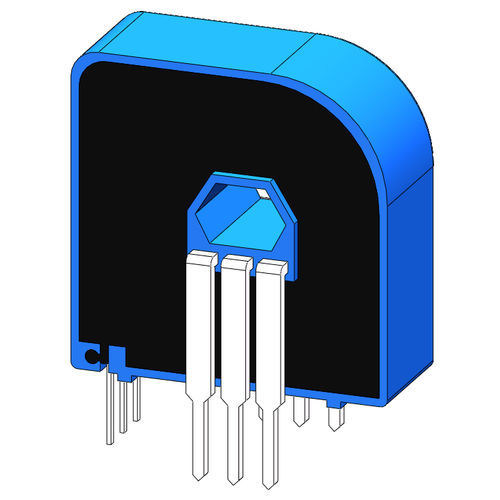

Open-Loop-Halleffekt-Stromsensor SCK23D

PCBDCAC

Produktdetails
Der Hall-Effekt-Stromsensor der Serie SCK23 ist eine neue Generation von Open-Loop-Stromsensoren, die auf dem Hall-Effekt-Prinzip basieren. Er kann Gleichstrom, Wechselstrom und Impulsstrom sowie andere unregelmäßige Wellenformen unter elektrischen Isolationsbedingungen genau messen. Leiterplattenmontage und Einzelstromversorgung, das Produkt ist mit importiertem Harz vergossen, das eine hervorragende Wärmeleitfähigkeit und Skalierbarkeit bietet. Der Hochleistungskern minimiert den Restmagnetismus, alle elektronischen Komponenten sind importiert.

Technische Parameter

• Nenn-Eingangsstrom (Ipn): ±6AT, ±10AT, ±25AT, ±50AT
• Messbereich (Ip): bis zu 100AT
• Lastwiderstand Rmax: ≥10kΩ
• Ausgangsspannung: 2,5 V ±2 V
• Betriebsspannung: DC +5V(±5%)
• Genauigkeit @ Ta=25°C: ±0,5%
• Linearität @ Ta=25°C: ±0,5%
• Spannungsfestigkeit: 3,0kVrms/50Hz/min
• Offset-Spannung: 2,5V <±1%
• Offset-Temperaturmerkmale: < ±0,05%/°C
• Offset-Spannungstemperaturmerkmale: < ±0,1%/°C
• Hysterese-Offset: <±5mV
• Ansprechzeit: < 5uS
• Stromverbrauch: <±15mA
• Betriebstemperatur: -40~+80°C
• Lagertemperatur: -40~+85°C

Hinweise

• Größenfehler: ±0,5mm
• Primäröffnung: ◇4,4*6,6mm
• Befestigungsloch: φ4,5mm
• Pin-Ausgang, Abstand 2,54*2mm
• Die IP-Richtung ist die positive Richtung des Stroms
• Die Temperatur des Primärleiters darf 105°C nicht überschreiten
• Falsche Verdrahtung kann den Sensor beschädigen

Merkmale / Technische Spezifikationen

• Open-Loop-Hall-Effekt-Stromsensor
• Leiterplattenmontage
• Misst Gleichstrom, Wechselstrom, Impuls- und unregelmäßige Wellenformströme
• Elektrische Isolierung
• Einzelstromversorgung: DC +5V (±5%)
• Verguss mit importiertem Harz für Wärmeleitfähigkeit und Skalierbarkeit
• Minimaler Restmagnetismus
• Importierte elektronische Komponenten
• Nenn-Eingangsstrom: ±6AT, ±10AT, ±25AT, ±50AT
• Messbereich: bis zu 100AT
• Genauigkeit: ±0,5%
• Linearität: ±0,5%
• Spannungsfestigkeit: 3,0kVrms/50Hz/min
• Betriebstemperatur: -40~+80°C
• Lagertemperatur: -40~+85°C
