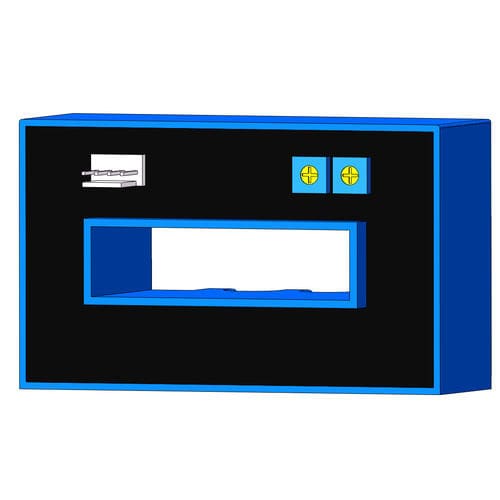

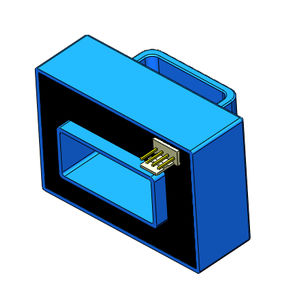

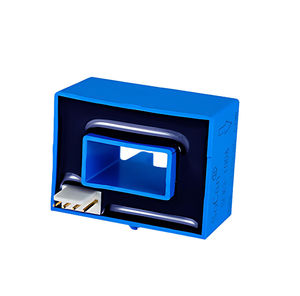

Open-Loop-Halleffekt-Stromsensor SCK34

DCACmit Spannungsausgang

Produktübersicht

• Serie: SCK34
• Messung: DC, AC, Impulsstrom
• Nennwert: 600..2500A
• Sekundäres Nennsignal: Spannung
• Wert des sekundären Nennsignals: Momentan +/- 4V
• Versorgungsspannung: Externes DC Bipolar +/-15V
• Genauigkeit: 1%
• Betriebstemperatur: -40°C / 125°C
• Technologie: Hall-Effekt mit offenem Regelkreis
• Montage: Auf primärer Befestigung
• Anwendungen: VFD, UPS, BMS, Neues Energiesystem

Technische Parameter
Modell | 600A | 800A | 1000A | 1200A | 1500A | 2000A | 2500A
Primärstrom (A)IPN | 600A | 800A | 1000A | 1200A | 1500A | 2000A | 2500A
Maximaler Spitzenwert des Primärstroms (A) IPM | ±1800A | ±2400A | ±3600A | ±600A | ±4500A | ±4500A | ±4500A
Ausgangsspannung (V) Vout @±IPN，RL=10KΩ | ±4V±1%

Elektrische Daten
Artikel | Min. | Max. | Typisch | Einheit
Eingangsversorgungsspannungsbereich Vc（Bemerkung 1） | ±11 | ±15 | ±18 | VDC
Stromverbrauch Ic | - | ±13 | ±15 | mA
Isolationswiderstand RINS@500V DC | 1000 | - | - | MΩ
Ausgangsspannung Vout @IPN, RL=10KΩ, TA=25℃ | 3.96 | 4.0 | 4.04 | V
Ausgangsinnenwiderstand ROUT | - | 102 | - | Ω
Lastwiderstand RL (Bemerkung 3） | 1 | 10 | - | KΩ
Genauigkeit Х @IPN, TA=25℃ | - | ±1 | - | %
LinearitätεL@RL=10KΩ, TA=25℃ | - | ±0.5 | - | %IPN
Offsetspannung VOE@TA=25℃ | - | ±10 | ±20 | mV
Hysteresespannung VO M @ IPN→0 | - | ±10 | ±20 | mV
Temperaturkoeffizient der Offsetspannung TCVOE | - | ±0.5 | ±1 | mV/℃
Temperaturkoeffizient der Ausgangsspannung TCVout | - | ±0.05 | ±0.1 | %/℃
Ansprechzeit tD @ 0→IPN | - | 3 | 5 | us
Bandbreite BW | - | 50 | - | Hz
Umgebungstemperatur TA | -40 | 25 | 125 | ℃
Lagertemperatur Ts | -40 | 25 | 125 | ℃
Spannungsfestigkeit VD@50Hz,60s,0.1mA | | 3000 | | VAC
Gewicht m | | 290 | | g

Abmessungen & Zeichnung (mm)


Hinweise

• Größenfehler: ±1mm
• Primäröffnung: □51*13mm
• Befestigungsloch: φ4.5mm*2
• K34 Ausgangsanschluss: Molex 5045-04AG
• K34T Ausgangsanschluss: 2EDGVC-5.08-4P
• K34T Steckverbinder: 2EDGK-5.08-4P
• Die IP-Anzeigerichtung ist die positive Richtung des Stroms, OFS ist die Nulljustierung, und GIN ist die Ausgangsregelung
• Die Temperatur des Primärleiters darf 105°C nicht überschreiten

Technische Spezifikationen

• Serie: SCK34
• Messung: DC, AC, Impulsstrom
• Nennwert: 600..2500A
• Sekundäres Nennsignal: Spannung
• Wert des sekundären Nennsignals: Momentan +/- 4V
• Versorgungsspannung: Externes DC Bipolar +/-15V
• Genauigkeit: 1%
• Betriebstemperatur: -40°C / 125°C
• Technologie: Hall-Effekt mit offenem Regelkreis
• Montage: Auf primärer Befestigung
• Anwendungen: VFD, UPS, BMS, Neues Energiesystem
