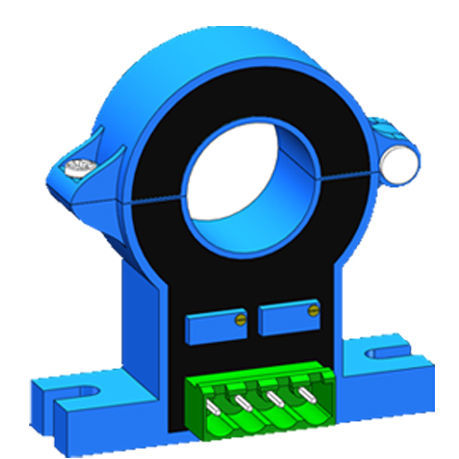

Open-Loop-Halleffekt-Stromsensor SCY6

ACDCHochpräzision

Produktdetails
Der Hall-Stromsensor der SCY6-Serie ist eine neue Generation von offenen Stromsensoren mit geteiltem Kern, die auf dem Hall-Effekt-Prinzip basieren. Er kann Gleichstrom, Wechselstrom und Impulsstrom sowie verschiedene unregelmäßige Wellenformen unter elektrischen Isolationsbedingungen genau messen. Der Sensor verfügt über eine runde Lochperforation für Kabelverbindungen und wird häufig in Wechselrichtern, allen Arten von Stromversorgungen, Gleichstromtafeln, Schweißmaschinen und anderen Geräten eingesetzt. Die obere und untere Seite können geöffnet werden, was dieses Modell sehr einfach zu installieren macht. Die SCY6-Serie hat ein ähnliches Modell, die SCY6D-Serie, die mit einer einzigen Stromversorgung (+5V, +12V) arbeitet.

• Einfache Installation: Oben und unten können geöffnet und geschlossen werden, ohne die Sammelschiene zu entfernen.
• Basierend auf dem offenen Prinzip: Misst Gleichstrom, Wechselstrom und Impulsstrom.
• Quadratische Perforation: Misst hauptsächlich den Strom des Drahtleiters.
• Merkmale: Hohe Genauigkeit, geringer Stromverbrauch, hohe Zuverlässigkeit und starke Überlastkapazität.
• Vorsicht: Falsche Verdrahtung kann den Sensor beschädigen.

Technische Daten
Parameter（25℃）/Modell
SCY6-
100A | 200A | 300A | 500A
Nenn-Rms-Strom (Ipn): ±100AT | ±200AT | ±300AT | ±500AT
Messbereich (Ip): 300AT | 600AT | 750AT | 1000AT
Lastwiderstand Rmax: ≥10KΩ
Ausgangsspannung: ±4V oder 5V
Betriebsspannung: DC ±12V oder ±15V (±5%)
Genauigkeit @ Ta=25°C: ±1%
Linearität @ Ta=25°C: ±1%
Spannungsfestigkeit: 2.5 kVrms/50Hz/1min
Offset-Spannung: <±30mV (100A), <±15mV (andere)
Offset-Temperaturmerkmale: < ±0.08%/°C (100A), < ±0.05%/°C (andere)
Thermische Drift von Vo: <±2mV/°C (100A), <±1mV/°C (andere)
Hysterese-Offset: <30mV (100A), <20mV (andere, If=F.S. 0<--->Nenn-Eingangsstrom)
Ansprechzeit: < 5uS
Stromverbrauch: <±15mA
Betriebstemperatur: -20~+80 °C
Lagertemperatur: -40~+85 °C
Innendurchmesser des Lochs (mm): ø21

Abmessungen (mm)

Hinweise:

• Größenfehler: ±1mm
• Primäröffnung: φ21mm
• Y6T-Ausgangsanschluss: 2EDGVC-5.08-4P
• Y6R-Ausgangsschnittstelle: Amphenol BD-04AFMM-QL8XX
• Die IP-Anzeigerichtung ist die positive Richtung des Stroms, OFS ist die Nullanpassung, und GIN ist die Ausgangsregelung
• Falsche Verdrahtung kann den Sensor beschädigen

Anweisungen

• Die obere und untere Seite der SCY6-Serie können geöffnet und geschlossen werden, ohne die Sammelschiene zu entfernen, einfach zu installieren.
• Basierend auf dem offenen Prinzip kann es Gleichstrom, Wechselstrom und Impulsstrom messen.
• Quadratische Perforation, misst hauptsächlich den Strom des Drahtleiters.
• Merkmale: Hohe Genauigkeit, geringer Stromverbrauch, hohe Zuverlässigkeit und starke Überlastkapazität.
• Vorsicht: Falsche Verdrahtung kann den Sensor beschädigen.

Gewicht & Verpackung
96 Stück pro Karton

Merkmale / technische Spezifikationen

• Nenn-Rms-Strom (Ipn): ±100AT, ±200AT, ±300AT, ±500AT
• Messbereich (Ip): 300AT, 600AT, 750AT, 1000AT
• Lastwiderstand Rmax: ≥10KΩ
• Ausgangsspannung: ±4V oder 5V
• Betriebsspannung: DC ±12V oder ±15V (±5%)
• Genauigkeit @ Ta=25°C: ±1%
• Linearität @ Ta=25°C: ±1%
• Spannungsfestigkeit: 2.5 kVrms/50Hz/1min
• Offset-Spannung: <±30mV (100A), <±15mV (andere)
• Offset-Temperaturmerkmale: < ±0.08%/°C (100A), < ±0.05%/°C (andere)
• Thermische Drift von Vo: <±2mV/°C (100A), <±1mV/°C (andere)
• Hysterese-Offset: <30mV (100A), <20mV (andere)
• Ansprechzeit: < 5uS
• Stromverbrauch: <±15mA
• Betriebstemperatur: -20~+80 °C
• Lagertemperatur: -40~+85 °C
• Innendurchmesser des Lochs: ø21mm
• Größenfehler: ±1mm
• Y6T-Ausgangsanschluss: 2EDGVC-5.08-4P
• Y6R-Ausgangsschnittstelle: Amphenol BD-04AFMM-QL8XX
