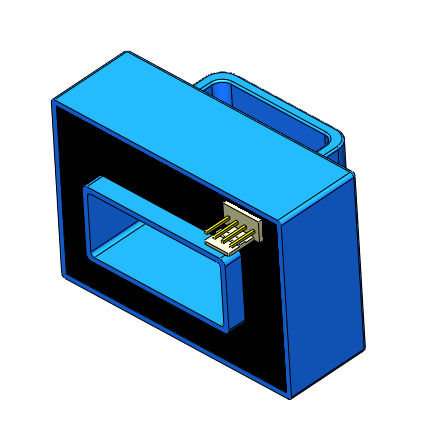

Open-Loop-Halleffekt-Stromsensor SCK35
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Technologie
- Open-Loop-Halleffekt
- Primärstrom
3.000 A
Beschreibung
Produktdetails
Zeichnung & Abmessungen (mm)
Hinweise
Technische Spezifikationen / Merkmale
- Basierend auf dem Hall-Effekt-Messprinzip, Open-Loop-Schaltungsmodus.
- Die Isolationsspannung zwischen Primär- und Sekundärseite beträgt mehr als 3000VAC.
- Kann Gleichstrom, Wechselstrom, Impulse und verschiedene unregelmäßige Wellenformen unter isolierten Bedingungen messen.
- Die dynamische Leistung (di/dt und Ansprechzeit) ist optimal, wenn die Sammelschiene vollständig mit Primärperforationen gefüllt ist.
Zeichnung & Abmessungen (mm)
- Siehe Maßzeichnung (unten im Bildbereich bereitgestellt).
Hinweise
- Größenfehler: ±1mm
- Primäröffnung: □ 41.5*17.5mm
- Befestigungsloch: φ4.5mm*2
- SCK35 Ausgangsanschluss: Molex 5045-04AG
- SCK35T Ausgangsanschluss: 2EDGVC-5.08-4P
- SCK35T Steckverbinder: 2EDGK-5.08-4P
- Die IP-Anzeigerichtung ist die positive Richtung des Stroms
- Die Temperatur des Primärleiters darf 105°C nicht überschreiten
- Falsche Verdrahtung kann den Sensor beschädigen
Technische Spezifikationen / Merkmale
- Open-Loop-Hall-Effekt-Stromsensor
- Serie: SCK35
- Isolationsspannung: >3000VAC
- Primäröffnung: 41.5 x 17.5 mm
- Ausgangsanschluss: Molex 5045-04AG (SCK35), 2EDGVC-5.08-4P (SCK35T)
- Befestigungslöcher: 2 x φ4.5mm
- Betriebstemperatur (Primärleiter): ≤105°C
