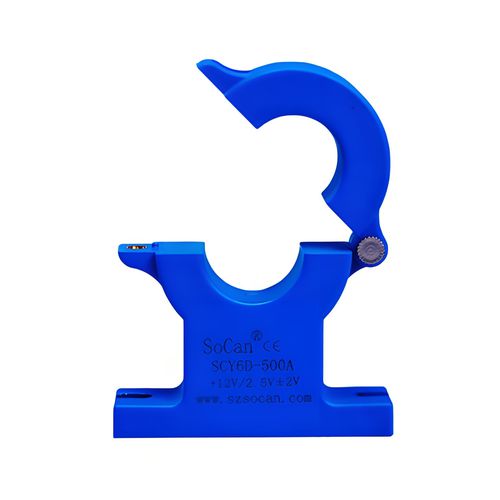

Hall-Effekt-Stromsensor SCY6D

DCAC4-20 mA

Produktdetails
Der SCY6D Hall-Effekt-Stromsensor mit geteiltem Kern ist ein Stromsensor mit Einzelstromversorgung, offene Schleifenmessung. Es gibt eine galvanische Trennung zwischen dem primären und sekundären Stromkreis des Sensors, er kann Gleich-, Wechsel- oder Impulsströme messen. Die SCY6D-Serie kann geöffnet und geschlossen werden, ohne die Sammelschiene zu entfernen, einfach zu installieren. Runde Perforation, misst hauptsächlich den Strom des Drahtleiters. Merkmale: Hohe Genauigkeit, geringer Stromverbrauch, hohe Zuverlässigkeit und starke Überlastkapazität. Die SCY6D-Serie hat ein ähnliches Modell, das die SCY6-Serie ist, es ist ein Modell mit Doppelstromversorgung.

Technische Daten
Parameter（25℃）/Modell | SCY6D-
100A | 200A | 300A | 500A
Nenn-Rms-Strom (Ipn) | ±100AT | ±200AT | ±300AT | ±500AT
Messbereich (Ip) | 400AT | 600AT | 800AT | 1000AT
Lastwiderstand Rmax | ≥10KΩ
Ausgangsspannung | 2.5V±2V oder 4-20mA
Betriebsspannung | DC +12V (±5%)
Genauigkeit @ Ta=25°C | ±1%
Linearität @ Ta=25°C | ±1%
Spannungsfestigkeit | 2.5 kVrms/50Hz/1min
Nullspannung | 30V ±%
Offset-Temperaturmerkmale | < ±0.08%/°C (100A), < ±0.05%/°C (andere)
Thermische Drift von Vo | <±2mV/°C (100A), <±1mV/°C (andere)
Hysterese-Offset | <30mV (100A), <20mV (andere, If=F.S. 0<--->Nenn-Eingangsstrom)
Ansprechzeit | < 5uS
Stromverbrauch | <25mA
Betriebstemperatur | -20~+80 °C
Lagertemperatur | -40~+85 °C
Innendurchmesser (mm) | Durchmesser 21

Abmessung
Lochdurchmesser 20mm

Anweisungen

• Die SCY6D-Serie kann geöffnet und geschlossen werden, ohne die Sammelschiene zu entfernen, einfach zu installieren.
• Basierend auf dem Prinzip der offenen Schleife kann es Gleich-, Wechsel- und Impulsströme messen.
• Runde Perforation, Durchmesser 20mm, misst hauptsächlich den Strom des Drahtleiters.
• Merkmale: Hohe Genauigkeit, geringer Stromverbrauch, hohe Zuverlässigkeit und starke Überlastkapazität.
• Kann nach den Anforderungen des Produkts angepasst werden.

Vorsicht: Falsche Verdrahtung kann den Sensor beschädigen.
Hinweis: Kann für 30A, 50A als primärer Eingangsstrom angepasst werden.

Merkmale / Technische Spezifikationen

• Modell: SCY6D
• Typ: Hall-Effekt-Stromsensor mit geteiltem Kern und Einzelstromversorgung
• Messung: Offene Schleife, Gleich-/Wechsel-/Impulsstrom
• Galvanische Trennung zwischen primär und sekundär
• Nenn-RMS-Strom: ±100AT, ±200AT, ±300AT, ±500AT
• Messbereich: 400AT, 600AT, 800AT, 1000AT
• Lastwiderstand: ≥10KΩ
• Ausgang: 2.5V±2V oder 4-20mA
• Betriebsspannung: DC +12V (±5%)
• Genauigkeit: ±1%
• Linearität: ±1%
• Spannungsfestigkeit: 2.5 kVrms/50Hz/1min
• Nullspannung: 30V ±%
• Offset-Temperaturmerkmale: < ±0.08%/°C (100A), < ±0.05%/°C (andere)
• Thermische Drift von Vo: <±2mV/°C (100A), <±1mV/°C (andere)
• Hysterese-Offset: <30mV (100A), <20mV (andere)
• Ansprechzeit: < 5uS
• Stromverbrauch: <25mA
• Betriebstemperatur: -20~+80 °C
• Lagertemperatur: -40~+85 °C
• Innendurchmesser: Durchmesser 21mm
• Abmessung: Lochdurchmesser 20mm
