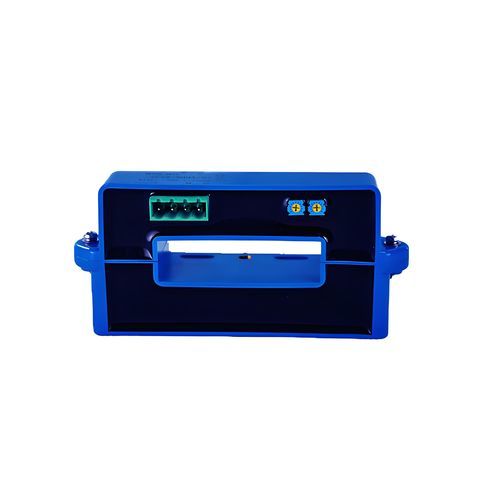

Open-Loop-Halleffekt-Stromsensor SCY5

ACDCanalog

Produktübersicht
Der Hall-Stromsensor der SCY5-Serie ist eine neue Generation von offenen Stromsensoren mit geteiltem Kern, die auf dem Hall-Effekt-Prinzip basieren. Er kann Gleichstrom, Wechselstrom, Impulsstrom und verschiedene unregelmäßige Wellenformen unter elektrischen Isolationsbedingungen genau messen. Der Sensor verfügt über eine runde Lochperforation für Kabelverbindungen und wird häufig in Wechselrichtern, Stromversorgungen, Gleichstromtafeln, Schweißgeräten und anderen Geräten eingesetzt. Sein geteiltes Kerndesign ermöglicht es, dass sich die oberen und unteren Teile öffnen, was die Installation sehr einfach macht.

Technische Daten
Parameter @25 ℃/Modell

SCY5-

500A	800A	1000A	1200A	1500A	1800A
Nennstrom (Ipn)	±500AT	±800AT	±1000AT	±1200AT	±1500AT	±1800AT
Messbereich des Primärstroms (Ipm)	1000AT	1600AT	2000AT	2400AT	3000AT	4000AT
Lastwiderstand	≥10KΩ
Ausgangsspannung	±4V oder ±5V
Betriebsspannung	DC ±12V oder ±15V
Genauigkeit	±1%
Linearität	±1%
Spannungsfestigkeit	3kVrms/50Hz/1min
Nullausgang	<30mV
Offset-Temperaturmerkmale	< ±0.1%/°C
Thermische Drift von Vo	<±1mV/°C (IF=0)
Hysterese-Offset	<±25mV (If=F.S. 0 <---> Nenneingangsstrom)
Ansprechzeit	< 7uS
Bandbreite	±DC -4KHZ
Stromverbrauch	±23mA
Betriebstemperatur	-20~+80 °C
Lagertemperatur	-40~+85 °C

Abmessungen (mm)

• Größenfehler: ±1mm
• Primäröffnung: □64*16mm
• SCY5-Ausgangsanschluss: Molex 5045-04AG
• SCY5T-Ausgangsanschluss: 2EDGVC-5.08-4P
• SCY5T-Stecker: 2EDGK-5.08-4P
• Die IP-Anzeigerichtung ist die positive Richtung des Stroms, OFS ist die Nulljustierung und GIN ist die Ausgangsregelung
• Falsche Verdrahtung kann den Sensor beschädigen

Anweisungen

• Die SCY5-Serie kann sich öffnen und schließen, ohne die Sammelschiene zu entfernen, einfach zu installieren
• Basierend auf dem Prinzip des offenen Kreises kann es Gleichstrom, Wechselstrom und Impulsstrom messen
• Quadratische Perforation, misst hauptsächlich den Strom des Kupferleiters
• Merkmale: Hohe Genauigkeit, geringer Stromverbrauch, hohe Zuverlässigkeit und starke Überlastkapazität
• Vorsicht: Falsche Verdrahtung kann den Sensor beschädigen

Merkmale / Technische Spezifikationen

• Offener Hall-Effekt-Stromsensor mit geteiltem Kern
• Misst Gleichstrom, Wechselstrom und Impulsströme
• Elektrische Isolierung
• Nennstrom: 500A bis 1800A
• Ausgangsspannung: ±4V oder ±5V
• Betriebsspannung: DC ±12V oder ±15V
• Genauigkeit: ±1%
• Linearität: ±1%
• Spannungsfestigkeit: 3kVrms/50Hz/1min
• Ansprechzeit: < 7uS
• Bandbreite: ±DC -4KHZ
• Betriebstemperatur: -20~+80 °C
• Lagertemperatur: -40~+85 °C
• Primäröffnung: □64*16mm
• Einfache Installation dank geteiltem Kerndesign
