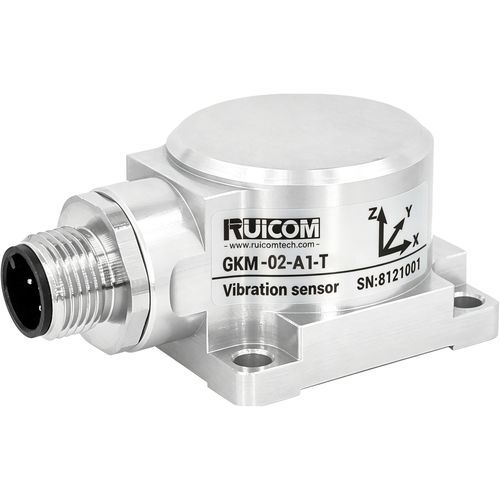

MEMS-Schwingungssensor GKM398

kapazitivfür die Maschinen-Zustandsüberwachungfür Maschinenwartung

Produktvorstellung
Die dreiachsige Beschleunigungssensor-Serie GKM398, entwickelt von RUICOM Technology, ist für industrielle Schwingungs- und Stoßmessungen, Schlagprüfungen und Mehrpunkt-Überwachung konzipiert. Der Sensor verfügt über einen analogen Stromausgang (4–20 mA), konfigurierbare Adresscodes und unterstützt die Reihenschaltung mehrerer Einheiten über große Distanzen für verteilte Messungen und zentrale Datenerfassung.

Hauptmerkmale

• Analoge Stromausgangsschnittstelle (4–20 mA)
• Frequenzbereich Vibration: 10–2000 Hz, Prüfpegel bis 10 g
• Stoßfestigkeit: 100 g @ 11 ms, dreiachsig (Halbwellenform)
• Robuste mechanische Konstruktion und langzeitstabile Ausgangswerte

Leistungsparameter (Zusammenfassung)
Modell: GKM398
Messbereich (g): ±2 | ±4 | ±8 | ±10 | ±20 | ±40
Bias-Kalibrierung (mg): <1 | <1 | <1 | <1 | <1 | <1
Messachse: X, Y, Z
Wiederholbarkeit Ein/Aus (mg max): <2
Empfindlichkeit (±10%) (mA/g): 4 | 2 | 1 | 0.8 | 0.4 | 0.2
Bias-Temperaturkoeffizient (%/°C): 0.01 | 0.01 | 0.01 | 0.05 | 0.05 | 0.05
Auflösung/Schwelle (@1 Hz) (mg max): <1
Nichtlinearität (% FS max): <1
Ansprechfrequenz (Hz): 500
Bandbreite (3 dB) (Hz): 1000
Querachsensitivität (%): 1 | 1 | 1 | 2 | 2 | 2
Transversale Vibrationssensitivitätsverhältnis (%): 1 | 1 | 2 | 5 | 5 | 5
Eigenfrequenz (kHz): 2.4 | 2.4 | 2.4 | 5.5 | 5.5 | 5.5
Rauschdichte (µg/√Hz): 21 | 21 | 21 | 86.6 | 86.6 | 86.6
0g Ausgang 12 mA (mA): <0.005 | <0.005 | <0.005 | <0.003 | <0.003 | <0.003
Ausgangsstrom: 4–20 mA
Eingang (VDD_VSS): 9–36 VDC
Betriebsstromaufnahme: <60 mA @ 12 VDC
Schutzart: IP67
Material: Luftfahrtaluminium
Gewicht: Netto ≤116 g; Magnetfuß ≤50 g
Produktabmessungen: L36 × W32 × H24 mm; Magnetfuß: L36 × W32 × H8.1 mm
Hinweis: Nicht über längere Zeit außerhalb der angegebenen Bereiche verwenden.

Technische Daten

• Modell: GKM398
• Typ: Dreiachsiger MEMS-Beschleunigungssensor mit analogem Stromausgang (4–20 mA)
• Messtechnologie: Einkristall-Silizium kapazitives Sensorprinzip
• Messbereiche: ±2, ±4, ±8, ±10, ±20, ±40 g
• Achsen: X, Y, Z (dreiachsig)
• Empfindlichkeitsoptionen (mA/g): 4 / 2 / 1 / 0.8 / 0.4 / 0.2
• Frequenzgang: 500 Hz (Ansprechfrequenz), 1000 Hz (3 dB Bandbreite)
• Stoßfestigkeit: 100 g @ 11 ms (dreiachsig, Halbwelle)
• Ausgangsstrom: 4–20 mA (0 g nominal 12 mA)
• Versorgungsspannung: 9–36 VDC
• Betriebsstrom: <60 mA @ 12 VDC
• Schutzklasse: IP67
• Material: Gehäuse aus Luftfahrtaluminium
• Gewicht: net ≤116 g; Magnetfuß ≤50 g
• Abmessungen: Sensor L36 × W32 × H24 mm; Magnetfuß L36 × W32 × H8.1 mm
• Kalibrierung & Stabilität: Werkskalibrierung, geringer Bias und Nichtlinearität <1% FS
