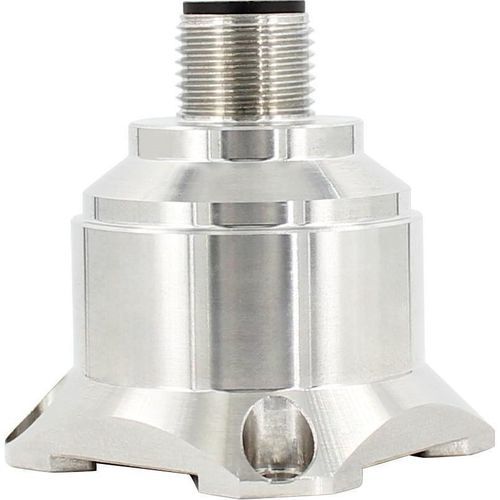

MEMS-Schwingungssensor GKG3

kapazitivfür die Maschinen-Zustandsüberwachungfür Maschinenwartung

Produktbeschreibung
Die GKG3-Serie ist eine triaxiale MEMS-Beschleunigerserie von RUICOM Technology zur Vibrationsdetektion und Stoßprüfung. Die Serie unterstützt wählbare digitale Ausgänge (RS232, RS485 oder TTL) und konfigurierbare Adresscodes, wodurch die serielle Vernetzung mehrerer Sensoren über große Entfernungen für mehrpunkt-synchrone Messungen und zentrale Datenanalyse möglich wird. Eine integrierte FFT-Einheit liefert direkte Ausgaben von Vibrationsfrequenz, Geschwindigkeit und Amplitude zur Beschleunigung der Datenanalyse. Die Abtastrate lässt sich dynamisch an die Frequenz des Messobjekts anpassen, um die Messgenauigkeit zu verbessern. Die Variante GKG392 verwendet einkristalline Silizium-Kapazitätssensortechnologie und integriert einen mikrogefertigten Silizium-Sensorchip, einen energieeffizienten ASIC zur Signalkonditionierung, einen Mikroprozessor zur Speicherung der Temperaturkompensationsdaten und einen integrierten Temperatursensor. Das Produkt verfügt über geringen Stromverbrauch, Werkskalibrierung, ein für den industriellen Einsatz ausgelegtes mechanisches Design, ein elektronisches Power-On-Reset, Überspannungsschutz und eine Langzeitdrift des Skalenfaktors besser als 0,1 %.

Hauptmerkmale

• Wählbare digitale Ausgänge: RS232 / RS485 / TTL
• Schwingungsmessung: 10–2000 Hz; Messbereiche bis ±40 g je nach Modell
• Stoßfestigkeit: 100 g @ 11 ms, triaxial (Halbwelle)
• Integrierte FFT-Verarbeitung: direkte Ausgabe von Frequenz, Geschwindigkeit und Amplitude
• Konfigurierbarer Adresscode für serielle Vernetzung mehrerer Sensoren und mehrpunkt-synchrone Messungen
• Automatische Ausgabe-Raten: 5, 10, 25, 50, 100, 200, 500, 1000 Hz
• Schutzart IP67; Gehäuse aus Luft- und Raumfahrt-Aluminium, optional magnetische Basis aus Edelstahl

Leistungsparameter (Tabellenzeilen)

• Modell: GKG3
• Messbereiche — ±2 g; ±4 g; ±8 g; ±10 g; ±20 g; ±40 g
• Offsetkalibrierung (mg) — <1 mg für alle Bereiche
• Messachse — X, Y, Z (triaxial)
• Einschalt-/Aufwärtswiederholbarkeit (mg, max) — <2 mg für alle Bereiche
• Temperaturkoeffizient des Offsets (mg/°C, typisch) — 0,15 (niedrige Bereiche) / 0,75 (hohe Bereiche)
• Auflösung / Schwelle (@1 Hz, mg, max) — <1 mg
• Nichtlinearität (% FS, max) — <1% FS
• Bandbreite (3 dB) — 500 Hz
• Querachsensensitivität (%) — 1% (einige Bereiche) / 2% (hohe Bereiche)
• Seitliche Vibrationssensitivitätsrate (%) — 1%–5% je nach Bereich
• Rauschdichte (μg/√Hz) — 21 (niedrige Bereiche); 86,6 (hohe Bereiche)
• Resonanzfrequenz (kHz) — 2,4 kHz (niedrige Bereiche); 5,5 kHz (hohe Bereiche)
• Ausgangsschnittstelle — RS232 / TTL / RS485
• Kommunikationsprotokoll — serielles Protokoll und MODBUS RTU
• Eingangsspannung (VDD_VSS) — 9–36 VDC
• Betriebsstrom — <60 mA @ 12 VDC
• Schutzklasse — IP67
• Material — Gehäuse: Luft- und Raumfahrt-Aluminium; magnetische Basis: Edelstahl
• Gewicht — Produkt netto ≤ 116 g; magnetische Basis ≤ 50 g
• Abmessungen — Produkt: L36 × W32 × H24 mm; magnetische Basis: L36 × W32 × H8.1 mm
• Hinweis: Nicht dauerhaft außerhalb des angegebenen Messbereichs betreiben.
