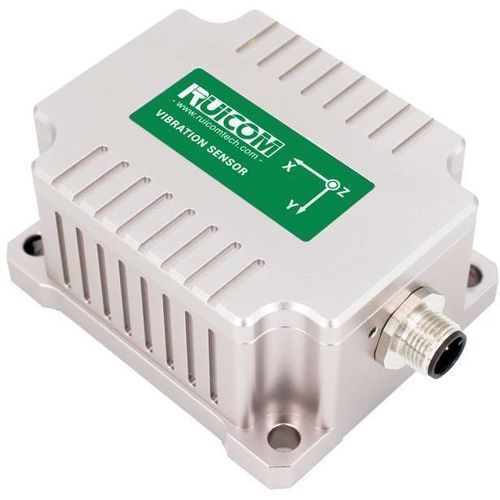

MEMS-Schwingungssensor GKP3

für die Maschinen-Zustandsüberwachungfür SchwingungsmessgerätHochpräzision

Produktübersicht
Der GKP3 ist ein eigenentwickelter triaxialer Vibrationssensor zur Überwachung niederfrequenter Schwingungen, mit hoher Genauigkeit und geringem Rauschen. Jede Einheit wird über den gesamten Temperaturbereich kalibriert und kompensiert und durchläuft vor Auslieferung etwa 336 Stunden Langzeitstabilitätstests, um eine stabile Leistung unter verschiedenen Betriebsbedingungen und bei kontinuierlichen Testzyklen sicherzustellen. Der Sensor unterstützt statische Vibrationsmessungen bei 0 Hz oder im Frequenzbereich 0,1–100 Hz und integriert industrieweite Protokolle wie MODBUS. Begleitende PC-Analyse-Software ermöglicht Echtzeitanzeige, Aufzeichnung und anschließende Verarbeitung der Messdaten. Ausgangsschnittstellen umfassen RS485, RS232 und TTL.

Hauptmerkmale

• Triaxialer MEMS-Vibrationssensor
• Auflösung: 1 µg
• Messbereich: ±2 g
• Schutzart: IP67
• Ausgangsoptionen: RS485, RS232, TTL
• Unterstützt MODBUS / serielle Kommunikation

Leistungsparameter
Messbereich: ±2 g
Bias-Kalibrierung: <1 mg
Messachse: X, Y, Z
Auf- / Abschaltwiederholbarkeit: <2 mg (Max)
Bias-Temperaturkoeffizient: 0.15 mg/℃ (Typisch)
Auflösung: 1 µg
Nichtlinearität: <1 % FS (Max)
Bandbreite (3 dB): 0.1 ~ 100 Hz
Querempfindlichkeit: 1 %
Quervibrations-Empfindlichkeitsverhältnis: 1 %
Rauschdichte: 21 μg/√Hz
Resonanzfrequenz: 2.4 kHz
Einschwingzeit nach Einschalten (Beschleunigung): 1 s
Ausgabefrequenz: 5Hz / 10Hz / 25Hz / 35Hz / 50Hz / 100Hz / 200Hz / 500Hz
Ausgangsschnittstelle: RS232 / TTL / RS485
Kommunikationsprotokoll: Serielles Kommunikationsprotokoll und MODBUS RTU
Eingang (VDD_VSS): 9 ~ 36 VDC
Betriebsstromaufnahme: <16 mA @ 12 VDC
Verdrahtungsinformationen: 2 Meter PVC schwarzes Luftfahrtstecker geschirmtes Kabel, Gewicht ≤130 g
Steckverbinder: Luftfahrtstecker M12*1.0 5-polig männlich
Produktgewicht: ≤450 g (ohne Kabel)

Installation & Anwendung
Der Sensor verwendet ein berührungsloses Installationsdesign zur einfachen Systemintegration; er wird mit Schrauben an der Oberfläche des Messobjekts befestigt, um automatisch den Horizontalwinkel des Objekts zu erfassen. Das Produkt weist eine ausgezeichnete Beständigkeit gegen externe elektromagnetische Störungen und Stoßvibrationen auf und eignet sich für Anwendungen wie Satellitenkommunikationssysteme, Fahrzeughandhabungsplattformen, spezielle Kommandofahrzeuge, Radarantennenfahrzeuge und andere Szenarien zur Überwachung niederfrequenter Vibrationen.

Technische Daten / Spezifikationen

• Modell: GKP3
• Messbereich: ±2 g
• Auflösung: 1 µg
• Rauschdichte: 21 μg/√Hz
• Bandbreite (3 dB): 0.1 ~ 100 Hz
• Resonanzfrequenz: 2.4 kHz
• Ausgangsschnittstellen: RS485, RS232, TTL
• Kommunikationsprotokolle: Seriell / MODBUS RTU
• Eingangsspannung: 9 ~ 36 VDC
• Betriebsstrom: <16 mA @ 12 VDC
• Anschluss: M12*1.0 männlich 5-polig
• Verdrahtung: 2 m PVC geschirmtes Kabel
• Schutzart: IP67
• Gewicht: ≤450 g (ohne Kabel)
