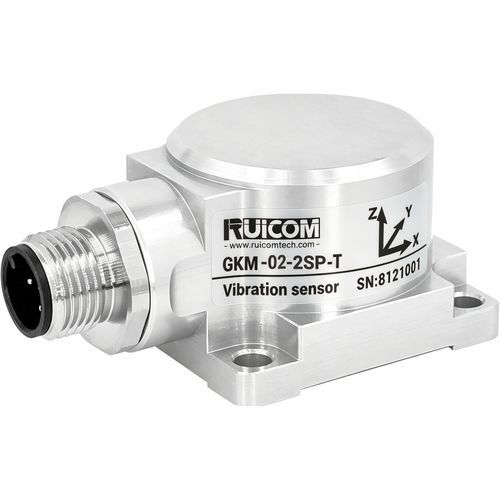

MEMS-Schwingungssensor GKM392

kapazitivfür Schwingungsmessgerätrobust

Produktvorstellung
Der GKM392 ist ein dreiachsiger MEMS-Digital-Vibrationssensor (Beschleunigungssensor) von RUICOM Technology für Schwingungs‑ und Stoßprüfungen. Er bietet wählbare digitale Schnittstellen (RS232 / RS485 / TTL) und unterstützt adressierbares Reihenschalten mehrerer Sensoren für langstreckige, multipunkt‑synchrone Messungen und zentrale Datenerfassung. Kernkomponenten sind ein einkristallines Silizium‑Kapazitivsensor‑Chip, eine energiesparende ASIC‑Signalaufbereitung, ein Mikroprozessor zur Speicherung von Kompensationsdaten und ein integrierter Temperatursensor. Das Gerät ist werkseitig kalibriert und auf langfristige Stabilität des Skalenfaktors ausgelegt.

Hauptmerkmale

• Wählbare digitale Ausgänge: RS232 / RS485 / TTL
• Triaxiale Schwingungsmessung: 10–2000 Hz; Messbereiche wählbar ±2 g bis ±40 g
• Stoßfestigkeit: 100 g @ 11 ms (Halbsinus)
• Adressierbares Reihenschalten für synchrone Mehrpunktmessungen
• Unterstützung serieller Protokolle und MODBUS RTU
• Breiter Spannungsbereich: 9–36 VDC; Betriebsstrom <60 mA @ 12 VDC
• Schutzklasse IP67; Gehäuse aus Luftfahrtaluminium; magnetische Basis aus Edelstahl

Technische Zusammenfassung

• Modell: GKM392
• Messbereiche: ±2 g; ±4 g; ±8 g; ±10 g; ±20 g; ±40 g
• Messachsen: X, Y, Z (triaxial)
• Bias‑Kalibrierung: <1 mg (alle Bereiche)
• Wiederholbarkeit Ein/Aus: <2 mg (max)
• Bias‑Temperaturkoeffizient: 0,01 %/°C (typisch)
• Auflösung / Schwelle (@1 Hz): <1 mg (max)
• Nichtlinearität: <1 % FS (max)
• Bandbreite (3 dB): 500 Hz
• Querachssensitivität: 1% (niedrige Bereiche) bis 2% (hohe Bereiche)
• Seitliche Vibrationssensitivitäts‑Ratio: 1%–5% je nach Bereich
• Rauschdichte: 21 μg/√Hz (niedrige Bereiche) oder 86,6 μg/√Hz (hohe Bereiche)
• Resonanzfrequenz: 2,4 kHz (niedrige Bereiche) oder 5,5 kHz (hohe Bereiche)
• Ausgabefrequenzen (68 Protokoll): 5, 10, 25, 50, 100, 200, 500, 1000 Hz
• Ausgabefrequenzen (MODBUS): 10, 25, 50 Hz
• Ausgangsschnittstelle: RS232 / TTL / RS485
• Kommunikationsprotokolle: Serielles Protokoll; MODBUS RTU
• Versorgung (VDD_VSS): 9–36 VDC
• Betriebsstrom: <60 mA @ 12 VDC
• Schutzart: IP67
• Materialien: Gehäuse Luftfahrtaluminium; magnetische Basis Edelstahl
• Gewicht: Sensor ≤ 116 g; magnetische Basis ≤ 50 g
• Abmessungen: Sensor L36 × W32 × H24 mm; magnetische Basis L36 × W32 × H8.1 mm
• Hinweis: Nicht dauerhaft außerhalb der angegebenen Bereiche betreiben.
