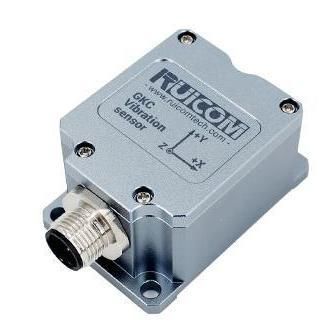

MEMS-Schwingungssensor GKC378

für die Maschinen-Zustandsüberwachungfür präventive Wartungfür Schwingungsmessgerät

Produktübersicht
Der GKC378 ist ein triaxialer Vibrationssensor auf Basis von monokristallinem Silizium MEMS-Kapazitivmessung. Er liefert ein DC-gekoppeltes Analogsignal 4–20 mA und kombiniert rauscharme kapazitive Sensorelemente mit integrierter Signalaufbereitung und Kompensation zur Reduzierung von Temperaturdrift und Fertigungstoleranzen. Der Sensor verfügt über eine energiesparende Architektur, integrierte EMC/RFI-Abschirmung und eine Selbsttestfunktion zur Überprüfung der Sensorelemente und der Signalübertragung. Typische Einsatzgebiete: Schwingungsüberwachung von Industrieanlagen, Zustandsüberwachung von Strukturen und Bewegungssteuerung.

Hauptmerkmale

• Triaxialer MEMS-Vibrationssensor (X-, Y-, Z-Achse)
• DC-gekoppelter 4–20 mA Stromausgang, kompatibel mit Industrie-Loop-Systemen
• Konfigurierbare Messbereiche: ±2 g, ±4 g, ±8 g, ±16 g (Werksvoreinstellung)
• Frequenzgang optimiert für statische und niederfrequente dynamische Messungen (0–200 Hz)
• Integrierte Selbsttestfunktion für Vor-Ort-Prüfungen
• Schutzart IP67 und integrierte EMC/RFI-Abschirmung

Leistungsparameter

• Modell: GKC378
• Messbereich: ±2 g ~ ±16 g (konfigurierbar)
• Messachsen: X, Y, Z (triaxial)
• Auflösung: < 1 mg
• Ruhe-/Nullpunkt-Ausgang: 12 mA (Strom)
• Vollbereichsausgang: 4–20 mA (Strom)
• Linearität: 1%
• Wiederholbarkeit Ein/Aus: < 2 mg
• Ansprechfrequenz: 0–200 Hz (integriertes Tiefpassfilter)
• Bandbreite: 200 Hz @ 3 dB
• Stoßfestigkeit: > 100 g @ 11 ms (Halbwelle)
• Stoßerholungszeit: < 1 ms
• Betriebstemperatur: -40 bis +85 °C
• Lagerungstemperatur: -40 bis +85 °C
• Versorgungsspannung: 9–36 V DC
• Max. Stromaufnahme: 35–38 mA @ 12 V DC
• Rauschdichte: < 25 µg/√Hz (@ ±2 g); < 60 µg/√Hz (@ ±16 g)
• Maximale Kalibrierunsicherheit: < 1 mg
• Elektrischer Schutz: EMC- und RFI-Abschirmung
• Zuverlässigkeit: MIL-HDBK-217 Level 2
• Selbsttest: ±1 g @ 10 Hz
• Schutzklasse: IP67
• Abmessungen: L55 × B37 × H29 mm
• Gewicht: ≤ 120 g (ohne Kabel)

Technische Daten

• Ausgangssignal: DC-gekoppelter 4–20 mA
• Messbereiche: ±2 g, ±4 g, ±8 g, ±16 g (konfigurierbar)
• Achsen: triaxial (X, Y, Z)
• Auflösung: < 1 mg
• Frequenzgang / Bandbreite: 0–200 Hz (200 Hz @ 3 dB)
• Linearität: 1%
• Versorgungsspannung: 9–36 V DC
• Stromaufnahme: 35–38 mA @ 12 V DC (max)
• Rauschdichte: < 25 µg/√Hz (@ ±2 g), < 60 µg/√Hz (@ ±16 g)
• Selbsttest: integriert (±1 g @ 10 Hz)
• Schutzklasse: IP67
• Elektrischer Schutz: EMC- und RFI-Abschirmung
• Abmessungen: L55 × B37 × H29 mm
• Gewicht: ≤ 120 g (ohne Kabel)
