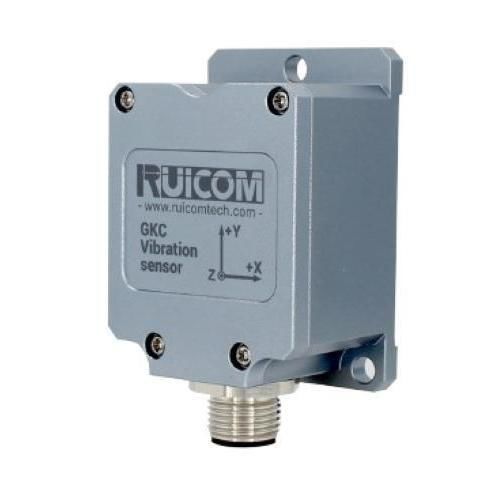

MEMS-Schwingungssensor GKC370

für die Maschinen-Zustandsüberwachungfür Maschinenwartungfür präventive Wartung

Produkteinführung
Der GKC370 ist ein triaxialer MEMS-Kapazitäts-Vibrationssensor mit analoger Spannungsausgang (typ. 0,5–4,5 V, Nullpunkt 2,5 V). Für industrielle Zustandsüberwachung und Diagnostik rotierender Maschinen entwickelt, verfügt das Gerät über Temperatur-/Prozesskompensation zur Sicherstellung von Linearität und langfristiger Stabilität für zuverlässige Vibrationsmessungen.

Technische Merkmale

• Integrierte EMC- und RFI-Abschirmung
• Niedrigstrom-Betriebsmodus
• Konfigurierbare Messbereiche: ±2g, ±4g, ±8g, ±16g
• DC-gekoppelte analoge Spannungsausgangsschnittstelle
• Frequenzgang: 0 Hz bis 200 Hz (integrierter Tiefpass)
• Eingebauter Selbsttest zur Überprüfung des Betriebszustands in Echtzeit

Highlights

• Triaxialer MEMS-Sensor (X, Y, Z)
• Analoger Spannungsausgang, typ. 0,5–4,5 V
• Wählbare Messbereiche ±2g bis ±16g
• Onboard-Selbsttestfunktion
• Schutzart IP67

Leistungsparameter
Modell: GKC370
Messbereich: ±2g ~ ±16g (konfigurierbar)
Messachse: X-, Y-, Z-Achse
Auflösung: <1 mg
Nullpunkt-Beschleunigung: 2,5 V (Spannungsausgang)
Vollbereichsausgang: 0,5–4,5 V (Spannungsausgang)
Linearität: 1%
Wiederholbarkeit Ein-/Ausschalten: <2 mg
Ansprechfrequenz: 0–200 Hz (integrierter Tiefpass)
Bandbreite: 200 Hz @ 3 dB
Stoßfestigkeit: >100 g @ 11 ms (Halbwelle Sinus)
Stoß-Erholungszeit: <1 ms
Betriebstemperaturbereich: -40 ~ +85 °C
Lagertemperatur: -40 ~ +85 °C
Versorgungsspannung: 9–36 V DC
Maximaler Stromverbrauch: 35–38 mA @ 12 V DC
Rauschdichte: <25 µg/√Hz @ ±2g; <60 µg/√Hz @ ±16g
Maximale Kalibrierunsicherheit: <1 mg
Elektrischer Schutz: EMC- und RFI-Abschirmung
Zuverlässigkeit: MIL-HDBK-217 Level 2
Selbsttest: ±1 g @ 10 Hz ST-Erde
Schutzklasse: IP67
Produktabmessungen: L55 × W37 × H29 mm
Produktgewicht: ≤120 g (ohne Kabel)

Technische Spezifikationen

• Modell: GKC370
• Typ: Triaxialer MEMS-Kapazitiver Vibrationssensor, Spannungsausgang
• Messbereiche (wählbar): ±2g, ±4g, ±8g, ±16g
• Ausgang: Analoge Spannung 0,5–4,5 V (Nullpunkt 2,5 V)
• Auflösung: <1 mg
• Linearität: 1%
• Frequenzgang / Bandbreite: 0–200 Hz; 200 Hz @ 3 dB
• Rauschen: <25 µg/√Hz (@ ±2g); <60 µg/√Hz (@ ±16g)
• Versorgungsspannung: 9–36 V DC; Stromverbrauch 35–38 mA @ 12 V
• Stoßfestigkeit: >100 g @ 11 ms; Erholung <1 ms
• Betriebs- / Lagertemperatur: -40 ~ +85 °C
• Schutzart: IP67; EMC- und RFI-Abschirmung
• Eingebauter Selbsttest zur Echtzeit-Statusüberwachung
• Abmessungen: 55 × 37 × 29 mm; Gewicht ≤120 g (ohne Kabel)
