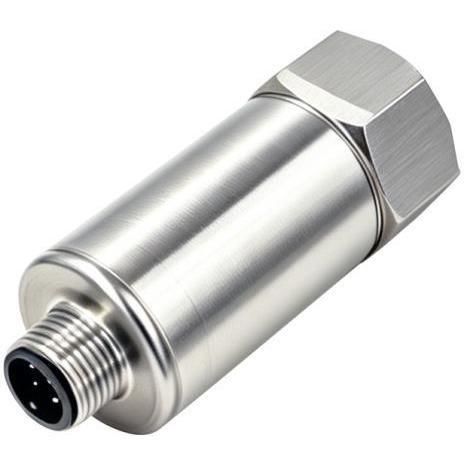

MEMS-Schwingungssensor GHA360

für die Maschinen-Zustandsüberwachungfür Maschinenwartungfür Motoren

Produktbeschreibung
Der GHA360 ist ein dreiachsiger Ethernet-Hochfrequenz-Vibrationssensor mit synchroner transientes Beschleunigungs‑Erfassung auf den Achsen X/Y/Z. Er bietet eine maximale Einzelachsenantwort bis DC–10 kHz und deckt typische Fehlerfrequenzbänder rotierender Industriemaschinen (Zahnradverzahnung, Lagerkennfrequenzen, Blattdurchgangsfrequenz) ab. Das Gerät verfügt über einen 20-Bit-Hochauflösungs-ADC mit einer Empfindlichkeit von 0,095 mg/LSB und geringem Rauschen (35µg/√Hz), sodass zeitbereichsbasierte Wellenformen auch bei hohem Hintergrundrauschen genau wiedergegeben werden. Die standardmäßige 10/100 Mbps Ethernet-Schnittstelle ermöglicht das direkte Pushen von Rohwellendatenpaketen zu übergeordneten Servern ohne Zwischengateways, was eine latenzarme End-to-End-Datenübertragung ermöglicht. Das dezentrale Konzept eignet sich für Online-Zustandsüberwachung und Lebensdauer‑Health‑Quantifizierung kritischer rotierender Komponenten (Motoren, Pumpen, Ventilatoren, Getriebe, Zahnradkästen) zur vorausschauenden Wartung.

Hauptmerkmale

• Messbereich ±50g
• Empfindlichkeit 0,095 mg/LSB
• Bandbreite / Antwortfrequenz DC–10 kHz
• Niedriges Rauschen 35µg/√Hz
• Abtastfrequenz 80 kHz
• Dreiachsige (X / Y / Z) transiente Erfassung
• Kommunikationsschnittstelle: Ethernet (10/100 Mbps), direktes Pushen von Rohwellendaten
• Stromversorgung: 12V
• Schutzart: IP67
• Betriebstemperatur (Zusammenfassung): -10 ℃ bis +70 ℃

Leistungsparameter

• Modell: GHA360
• Messbereich: ±50g
• Empfindlichkeit: 0,095 mg/LSB
• Messachsen: X / Y / Z
• Antwortfrequenz / Bandbreite: DC~10 kHz
• Abtastfrequenz: 80 kHz
• Transiente Daten: X, Y, Z Transienten
• Kommunikationsschnittstelle: Ethernet (10/100 Mbps)
• Geräteadresse: Werkseinstellung '1'
• Betriebstemperaturbereich: -40℃ ~ +85℃
• Montageart: Magnetisch oder doppelseitige Schraubmontage (Unteres Loch M5*6)
• Schutzart: IP67
• Abmessungen: Ø23.6×H60.6mm
• Produktgewicht: ≤105g

Produktabmessungen
Ø23.6×H60.6mm (siehe Produktzeichnung für Maßangaben)

Technische Spezifikationen

• Messbereich: ±50g
• Empfindlichkeit: 0,095 mg/LSB
• Achse: X / Y / Z (dreiachsige transiente Erfassung)
• Antwortfrequenz / Bandbreite: DC ~ 10 kHz
• Abtastfrequenz: 80 kHz
• Rauschen: 35µg/√Hz
• Kommunikation: Ethernet (10/100 Mbps), unterstützt direktes Pushen von Rohwellendaten
• Stromversorgung: 12V
• Schutzart: IP67
• Betriebstemperaturbereich: -40℃ ~ +85℃ (Tabelle) und -10 ℃ bis +70 ℃ (Zusammenfassung)
• Montage: Magnetisch oder doppelseitige Schraubmontage (Unteres Loch M5*6)
• Abmessungen: Ø23.6×H60.6mm
• Produktgewicht: ≤105g
