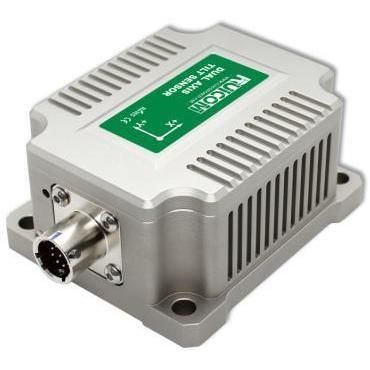

2-Achs-Neigungssensor WDS826FL

RS-485RS-232Modbus

Produktvorstellung
Der WDS826FL ist ein dynamischer, doppeltachsiger Neigungssensor für die Überwachung von Mastbewegungen und niederfrequenten Schwingungen an Windkraftanlagen. Er zeichnet sich durch gute Niederfrequenzempfindlichkeit und stabile Kennwerte über einen weiten Temperaturbereich aus, wodurch langsam veränderliche Neigungssignale zuverlässig erfasst werden. Werkseitige Kalibrierung und Langzeitstabilitätsprüfungen gewährleisten konstante Leistungskennwerte unter unterschiedlichen Einsatzbedingungen.

Hauptmerkmale

• Doppelachsige Neigungsmessung (X, Y)
• Messbereich ±10° bei 0,0005° Auflösung
• Gute Niederfrequenzeigenschaften für langsam ändernde Signale
• Ausgänge: RS485 / RS232 / RS422 (optional); unterstützt MODBUS
• Kontaktlose Montage mittels Schrauben; automatische Berechnung des Horizontalwinkels
• Schutzart IP67, hohe Stoß‑ und Vibrationsfestigkeit

Leistungsparameter

• Modell: WDS826FL
• Messbereich: ±10°
• Achsen: X, Y (Doppelachse)
• Auflösung: 0,0005°
• Genauigkeit (Raumtemperatur): 0,05°
• Nulllager‑Temperaturkoeffizient: 0,0003 °/°C (Betrieb −40 bis 85 °C)
• Empfindlichkeits‑Temperaturkoeffizient: ≤50 ppm/°C (Betrieb −40 bis 85 °C)
• Ansprechfrequenz: 20 Hz
• Ausgaberate (konfigurierbar): 5 / 10 / 25 / 35 / 50 / 100 Hz
• Ausgangssignal: RS485 / RS232 / RS422 (optional); MODBUS
• EMV: nach EN61000 und GBT17626
• MTBF: ≥98.000 Stunden
• Isolationswiderstand: ≥100 MΩ
• Stoßfestigkeit: 100 g @ 11 ms, 3 Achsen (Halbsinus)
• Vibrationsfestigkeit: 10 grms, 10–1000 Hz
• Schutzart: IP67
• Kabel: standard 1 m geschirmtes Flugzeugstecker‑Kabel, weites Temperaturfenster, verschleißfest
• Gewicht: ≤450 g (ohne Kabel)

Produktabmessungen
Für detaillierte Abmessungen und Montagehinweise beziehen Sie sich auf die vom Hersteller bereitgestellten Zeichnungen auf der Produktseite.

Technische Spezifikationen / Hinweise

• Auflösung: die kleinste im Messbereich erkennbare Änderung
• Genauigkeit: gemessener Wert an mehreren Winkelpunkten innerhalb des Bereichs bei Raumtemperatur
• Nulllager‑Temperaturkoeffizient: Änderung der Nullstellung gegenüber Raumtemperatur über den Nennbereich
• Empfindlichkeits‑Temperaturkoeffizient: Änderung der Vollskalen‑Messung gegenüber Raumtemperatur, angegeben in ppm/°C
