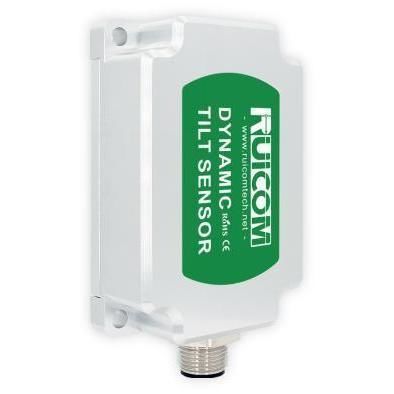

3-Achs-Neigungssensor DTS CAN2.0A/B

XYZdigitalCAN-Bus

Übersicht
Der DTS CAN2.0 A/B ist ein digitales dynamisches Neigungssensor-Modul von Ruiguan/Ruicom Technology auf Basis moderner MEMS-Technik. Er liefert Echtzeitlage (Roll, Nick, Gier) für bewegte Plattformen und ist für hochdynamische sowie stark vibrationsbelastete Industrieumgebungen ausgelegt. Das Gerät integriert eine Mehrachsen-IMU und adaptive Filterung für direkte digitale Lagenausgabe mit schneller Reaktion und industrieller Schnittstellenkompatibilität.

Hauptmerkmale

• Mehrachsen-Inertialmesseinheit mit dreiachsigem Beschleunigungssensor und dreiachsigem Gyroskop sowie adaptivem Kalman-Filter zur Echtzeit-Lageberechnung unter Bewegung.
• Dynamische Kompensation durch hochauflösende AD-Wandlung und sechsachsige IMU zur Korrektur nichtlinearer Fehler, Achskopplung, Temperaturdrift und Zentrifugalstöreinflüsse.
• Industrielle Robustheit: Einsatztemperatur -40°C bis +85°C, Stoßfestigkeit 100g (11ms, dreiachsig, Halb-Sinus), Vibrationsfestigkeit 10grms (10–1000Hz) sowie EMV gemäß EN61000/GBT17626.
• Duale CAN-Bus-Architektur mit Unterstützung für CAN2.0A und CAN2.0B zur Kompatibilität und Multi-Node-Vernetzung in Automatisierungssystemen.
• Duale Ausgangsmodi (statisch und dynamisch) zur Balance zwischen hoher statischer Stabilität und schneller dynamischer Reaktionsfähigkeit.

Technische Vorteile

• Kontaktlose digitale Messung ohne mechanische Kalibrierung; vereinfacht Montage und Wartung.
• Duale CAN-Redundanz und Standardprotokolle für nahtlose Integration in SPS, AGV-, Marine- und Luftfahrtsysteme.
• Anpassbar an komplexe Einsatzbedingungen: Nivellierung von Baumaschinen, AGV-Navigation, Schiffslagekontrolle, luftfahrttaugliche Lageerfassung und andere hochpräzise Industrieanwendungen.

Leistungsparameter

• Modell: DTS CAN2.0 A/B
• Messbereich (Initialwert nach Einschalten = 0°): Roll ±180°, Nick ±90°, Gier ±180°
• Messachsen: X / Y / Z
• Auflösung Roll & Nick: 0,01°
• Statische Genauigkeit Roll & Nick @25°C: ±0,05°
• Dynamische Genauigkeit Roll & Nick (rms) @25°C: ±0,1°
• Gyroskop-Bereich: ±300°/s
• Gyroskop-Stabilität (10s Mittel): 8,5°/h
• Gyroskop-Instabilität (Allan): 4,5°/h
• Gyro ARW (Allan): 0,25°/√h
• Beschleunigungsbereich: ±4g / ±16g (optional)
• Beschleuniger-Stabilität (10s Mittel): 0,02 mg
• Beschleuniger-Instabilität (Allan): 0,005 mg
• Beschleuniger VRW (Allan): 0,005 m/s/√h
• Nullpunkt-Temperaturkoeffizient (-40 bis 85°C): ±0,01°/°C
• Sensitivitäts-Temperaturkoeffizient (-40 bis 85°C): ≤100 ppm/°C
• Startzeit: ≤3,5 s
• Ansprechzeit: 0,01 s
• Kommunikationsprotokoll: CAN2.0A / CAN2.0B
• EMV: gemäß EN61000 und GBT17626
• MTBF: ≥98.000 Stunden
• Isolationswiderstand: ≥100 MΩ
• Stoßfestigkeit: 100g @ 11ms, dreiachsig (Halb-Sinus)
• Vibrationsfestigkeit: 10grms, 10–1000Hz
• Schutzklasse: IP67 (Standard) / IP68 (optional)
• Gewicht: Einzelstecker ≤165 g (ohne Kabel) / Doppelstecker ≤180 g (ohne Kabel)

Hinweise

• 1) Auflösung: kleinste messbare Winkeländerung im effektiven Bereich.
• 2) Genauigkeit: RMS-Fehler aus wiederholten Messungen bei 25±5°C (Stichprobengröße ≥16).
• 3) Nullpunkt-Temperaturkoeffizient: Ausgangsänderung pro °C bei Null-Eingang innerhalb des Nennbereichs.
• 4) Sensitivitäts-Temperaturkoeffizient: Stabilitätsindex der Vollskala-Ausgabe bei Temperaturänderung innerhalb des Nennbereichs.

Abmessungen
Produktabmessungen und Montagezeichnung sind in den Produktbildern und dem Maßdiagramm angegeben.
