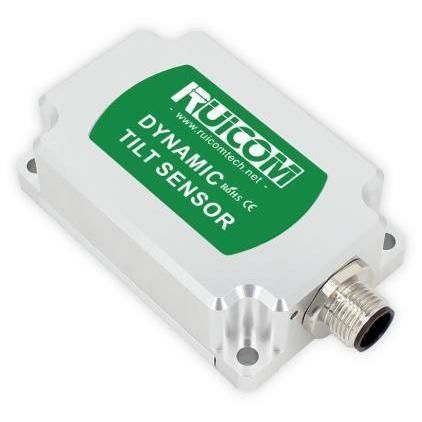

3-Achs-Neigungssensor DTS

XYZRS-485RS-232

Produktübersicht
DTS ist ein leistungsfähiger digitaler MEMS-Dynamik-Neigungssensor von RUICOM Technology zur Lageüberwachung bewegter Plattformen. Er liefert in Echtzeit dreidimensionale Lageparameter (Roll, Pitch, Yaw) unter Vibration und Bewegung durch die Fusion eines 3-Achsen-Beschleunigungsmessers und Gyroskops mit einem adaptiven Kalman-Filter. Mehrere digitale Schnittstellen (RS485, RS232, TTL) erleichtern die Systemintegration in industriellen Anwendungen.

Messprinzip und Robustheit
Auf Basis eines berührungslosen Messprinzips berechnet DTS die Lage ohne Referenzbefestigungsfläche. Der integrierte hochpräzise ADC und die Gyroskop-Kompensation korrigieren nichtlineare Fehler, orthogonale Kopplungen, Temperaturdrift und Zentrifugaleffekte, wodurch bewegungsbedingte Messabweichungen reduziert werden. DTS arbeitet im dynamischen und statischen Modus, bietet hohe EMI-Immunität und widersteht starken mechanischen Stößen und Vibrationen – geeignet für raue Umgebungen wie Industrierobotik, Baumaschinen und Schienenverkehr.

Hauptmerkmale

• Dynamische Genauigkeit ±0,1°
• Statische Genauigkeit ±0,05°
• Schnittstellen: RS485 / RS232 / TTL (optional)
• Messbereich: Roll ±180°, Nick ±90°

Leistungsparameter (Tabelle)
DTS | Parameter
Messbereich | Roll ±180°, Pitch ±90°, Azimut ±180°
Messachse | X-Achse / Y-Achse / Z-Achse
Auflösung Roll und Pitch | 0,01°
Statische Genauigkeit Roll/Pitch @25℃ | ±0,05°
Dynamische Genauigkeit (rms) Roll/Pitch @25℃ | ±0,1°
Gyroskop - Bereich | ±300°/s
Gyroskop - Schrägstabilität (10s Mittel) | 8,5°/h
Gyroskop - Schräginstabilität (Allan) | 4,5°/h
Gyroskop - Angle Random Walk (Allan) | 0,25°/sqrt(h)
Beschleunigungssensor - Bereich | ±4g / ±16g (optional)
Beschleunigungssensor - Schrägstabilität (10s Mittel) | 0,02 mg
Beschleunigungssensor - Schräginstabilität (Allan) | 0,005 mg
Beschleunigung - Velocity Random Walk (Allan) | 0,005 m/s/sqrt(h)
Nullpunkt-Temperaturkoeffizient @-40–85℃ | ±0,01°/℃
Sensitivitäts-Temperaturkoeffizient @-40–85℃ | ≤100 ppm/℃
Startzeit | ≤3,5 s
Ansprechzeit | 0,01 s
Kommunikationsprotokoll | RS485 / RS232 / TTL (optional)
Elektromagnetische Verträglichkeit | Nach EN61000 und GBT17626
MTBF | ≥98.000 Stunden
Isolationswiderstand | ≥100 MΩ
Stoßfestigkeit | 100g @ 11 ms, dreiachsig (Halbsinus)
Vibrationsfestigkeit | 10 grms, 10–1000 Hz
Schutzklasse | IP67 / IP68 (optional)
Gewicht | Einziger Anschluss ≤165 g (ohne Kabel); Doppelanschluss ≤180 g (ohne Kabel)

Technische Daten

• Modell / Serie: DTS
• Messbereiche: Roll ±180°, Pitch ±90°, Azimut ±180°
• Messachsen: X, Y, Z
• Auflösung (Roll & Pitch): 0,01°
• Statische Genauigkeit @25℃: ±0,05°
• Dynamische Genauigkeit (rms) @25℃: ±0,1°
• Gyroskop-Bereich: ±300°/s
• Gyroskop Schrägstabilität (10s Mittel): 8,5°/h
• Gyroskop Schräginstabilität (Allan): 4,5°/h
• Angle Random Walk (Allan): 0,25°/sqrt(h)
• Beschleunigungssensor-Bereich: ±4g oder ±16g (optional)
• Beschleunigungssensor Schrägstabilität: 0,02 mg
• Beschleunigungssensor Schräginstabilität: 0,005 mg
• Velocity Random Walk: 0,005 m/s/sqrt(h)
• Nullpunkt-Temperaturkoeffizient (-40–85℃): ±0,01°/℃
• Sensitivitäts-Temperaturkoeffizient (-40–85℃): ≤100 ppm/℃
• Startzeit: ≤3,5 s
• Ansprechzeit: 0,01 s
• Kommunikation: RS485 / RS232 / TTL (optional)
• EMV: entspricht EN61000 und GBT17626
• MTBF: ≥98.000 Stunden
• Isolationswiderstand: ≥100 MΩ
• Stoßfestigkeit: 100g @ 11 ms (dreiachsig, Halbsinus)
• Vibrationsfestigkeit: 10 grms, 10–1000 Hz
• Schutzart: IP67 (Standard) / IP68 (optional)
• Gewicht: Einziger Anschluss ≤165 g (ohne Kabel); Doppelanschluss ≤180 g (ohne Kabel)
