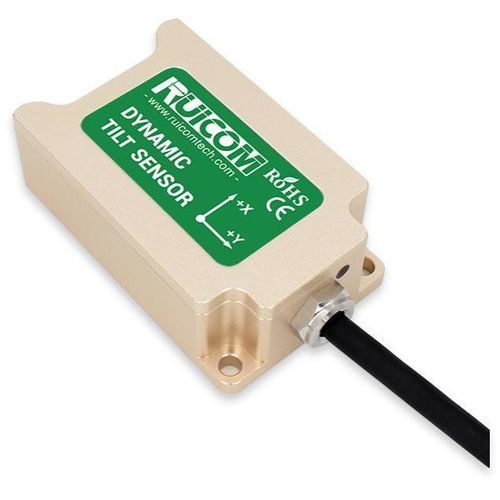

2-Achs-Neigungssensor DTS6-V1

analogmit Spannungsausgang0-5 V

Produktübersicht
Der DTS6-V1 ist ein dynamischer Neigungssensor mit Spannungsausgang, der simultan dynamische Roll- und Nick-Winkel über zwei Achsen bereitstellt. Er gibt analoge Spannungssignale (0–5 V DC) proportional zu den Lagewinkeln aus, sodass Anwender Roll- und Nickwinkel des Objekts ermitteln können. Das Gerät integriert einen MEMS-Dreiachsbeschleuniger und ein Dre-Achsen-Gyroskop und nutzt einen internen sechsachsigen Kalman-Filter zur Fusion von Gravitäts- und Winkelgeschwindigkeitsdaten, wodurch dynamische Lagewinkel in Echtzeit berechnet und als analoge Spannungen ausgegeben werden. Das berührungslose Messprinzip ermöglicht die kontinuierliche Echtzeit-Ausgabe von Neigungswinkeln ohne strikte Ausrichtung oder Abhängigkeit von einer Referenzmontagefläche. Das kompakte MEMS-Design bietet hohe Messauflösung, gute EMV-Immunität sowie Robustheit gegen Stöße und Vibrationen und eignet sich für Lagebestimmungen an Industrieanlagen und Plattformen.

Hauptmerkmale

• Wählbare Messbereiche: ±10°, ±30°, ±60°, ±90°, ±180°
• Dynamische Genauigkeit typ. ±0,3° (bereichsabhängig)
• Statische Genauigkeit bis ±0,05° (bereichsabhängig)
• Analoger Ausgang 0–5 V mit 2,5 V bei 0°
• Ansprechzeit 0,01 s, Ansprechfrequenz 20–100 Hz
• Schutzart IP67 und standardmäßiges 2 m geschirmtes Kabel

Leistungsparameter (Zusammenfassung)
Bereich: ±10° | ±30° | ±60° | ±90° | ±180°
Messachse: X/XY | X/XY | X/XY | X/XY | X
Nullausgang (0°): 2,5 V (alle Bereiche)
Auflösung: 0,01° | 0,01° | 0,02° | 0,03° | 0,05°
Dynamische Genauigkeit (@25°C): 0,3° | 0,3° | 0,3° | 0,5° | 0,5°
Statische Genauigkeit (@25°C): 0,05° | 0,05° | 0,06° | 0,08° | 0,10°
Langzeitstabilität: 0,05° (alle Bereiche)
Null-Temperaturkoeffizient (-40~85°C): ±0,006 °/°C (alle Bereiche)
Empfindlichkeits-Temperaturkoeffizient (-40~85°C): ≤100 ppm/°C (alle Bereiche)
Startzeit: 1,0 s (alle Bereiche)
Ansprechzeit: 0,01 s (alle Bereiche)
Ansprechfrequenz: 20–100 Hz (alle Bereiche)
EMV: konform zu EN61000 und GBT17626
Isolationswiderstand: ≥100 MΩ
Stoßfestigkeit: 100 g @ 11 ms, dreiaxial (Halbsinus)
Vibrationsfestigkeit: 10 grms, 10–1000 Hz
Schutzart: IP67
Kabel: Standard 2 m geschirmtes Kabel
Gewicht: ≤180 g (ohne Kabel)

Produktabmessungen
Siehe Zeichnung der Produktabmessungen für mechanische Größe und Befestigungsdetails.

Technische Daten

• Modell: DTS6-V1
• Ausgangsmodus: 0–5 V Analogspannung
• Wählbare Messbereiche: ±10°, ±30°, ±60°, ±90°, ±180°
• Messachse: X oder XY abhängig vom Bereich
• Nullausgang (0°): 2,5 V
• Auflösung: bis zu 0,01° (modellabhängig)
• Dynamische Genauigkeit: typ. ±0,3° (bereichsabhängig)
• Statische Genauigkeit: bis zu ±0,05° (bereichsabhängig)
• Langzeitstabilität: 0,05°
• Null-Temperaturkoeffizient: ±0,006 °/°C (-40~85°C)
• Empfindlichkeits-Temperaturkoeffizient: ≤100 ppm/°C (-40~85°C)
• Startzeit: 1,0 s
• Ansprechzeit: 0,01 s
• Ansprechfrequenz: 20–100 Hz
• EMV: konform zu EN61000 und GBT17626
• Isolationswiderstand: ≥100 MΩ
• Stoßfestigkeit: 100 g @ 11 ms, dreiaxial (Halbsinus)
• Vibrationsfestigkeit: 10 grms, 10–1000 Hz
• Schutzart: IP67
• Standardkabel: 2 m geschirmtes Kabel
• Gewicht: ≤180 g (ohne Kabel)
