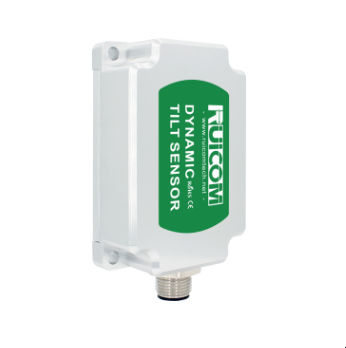

2-Achs-Neigungssensor DTS CANOpen

XYCANopenMEMS

Produktbeschreibung
DTS CANOpen ist ein leistungsfähiger digitaler MEMS-Zweiachs-Dynamik-Neigungssensor zur Echtzeitüberwachung der Lage von Fahrzeugen und Industrieanlagen in Bewegung. Der Sensor integriert einen triaxialen Beschleuniger und ein Gyroskop mit 24-Bit-ADC und führt eine Multi-Sensor-Fusion mittels adaptivem Kalman-Filter durch, um Roll- und Nickwinkel unter dynamischen Bedingungen präzise zu berechnen. Basierend auf berührungsfreier MEMS-Erfassung liefert er sofortige Neigungsdaten ohne planare Relativeinmessung bei der Installation und ist für Messungen unter Vibration und Bewegung optimiert.

Hauptmerkmale

• Zweiachsige Messung: X±180°, Y±90°
• Auflösung: 0,01° (Roll & Pitch)
• Dynamische Genauigkeit: ±0,1° (RMS) | Statische Genauigkeit: ±0,05° @25°C
• Integrierte 6‑Achsen‑IMU (triaxialer Beschleuniger + Gyroskop) mit 24‑Bit‑ADC
• Adaptiver Kalman‑Filter und Echtzeitkompensation für Nichtlinearitäten, Achsenübersprechen, Temperaturdrift und Zentrifugalbeschleunigung
• Kommunikationsprotokoll: CANopen für industrielle Steuerungsintegration
• Industrieller Schutz: IP67 / IP68 (optional); Betriebstemperatur -40°C bis +85°C
• Hohe Schock- und Schwingungsfestigkeit (100g @11ms; 10 grms, 10–1000 Hz)

Leistungsparameter

• Messbereich: X‑Neigung ±180°, Y‑Neigung ±90°
• Messachse: X & Y Zweiachsig
• Auflösung (Roll & Pitch): 0,01°
• Statische Genauigkeit @25°C (Roll & Pitch): ±0,05°
• Dynamische Genauigkeit (RMS) @25°C: ±0,1°
• Gyroskopbereich: ±300 °/s
• Gyroskop Null-Bias-Stabilität (10s Mittelwert): 8,5 °/h
• Gyroskop Null-Bias-Instabilität (Allan): 4,5 °/h
• Angle Random Walk (Allan): 0,25 °/√h
• Beschleunigungsbereich: ±4 g (Standard) / ±16 g (optional)
• Bias-Stabilität Beschleunigung (10s Mittelwert): 0,02 mg
• Bias-Instabilität Beschleunigung (Allan): 0,005 mg
• Velocity Random Walk (Allan): 0,005 m/s/√h
• Nullpunkt-Temperaturkoeffizient (-40 bis 85°C): ±0,01 °/°C
• Empfindlichkeits-Temperaturkoeffizient (-40 bis 85°C): ≤100 ppm/°C
• Power‑on Zeit: ≤3,5 s | Ansprechzeit: 0,01 s
• Kommunikationsprotokoll: CANopen
• EMV: Nach EN61000 und GBT17626
• MTBF: ≥98.000 Stunden
• Isolationswiderstand: ≥100 MΩ
• Stoßfestigkeit: 100g @11ms, triaxial (Halbwelle)
• Vibrationsfestigkeit: 10 grms, 10–1000 Hz
• Schutzklasse: IP67 / IP68 (optional)
• Gewicht: Einzelerweiterung ≤165 g (ohne Kabel); Doppelstecker ≤180 g (ohne Kabel)

Technische Daten

• Modell: DTS CANOpen
• Messbereiche: X ±180°, Y ±90°
• Achsen: Zweiachsig (X & Y)
• Auflösung: 0,01°
• Statische/dynamische Genauigkeit: ±0,05° / ±0,1° @25°C
• Gyroskop: ±300 °/s; Bias‑Stabilität 8,5 °/h
• Beschleuniger: ±4 g (Standard) / ±16 g (optional)
• Temperaturbereich: -40°C bis +85°C
• Schnittstelle: CANopen
• Schutz: IP67 / IP68 (optional)
• Stöße & Vibrationen: 100g @11ms; 10 grms, 10–1000 Hz
• MTBF & EMV: ≥98.000 h; konform mit EN61000 und GBT17626
