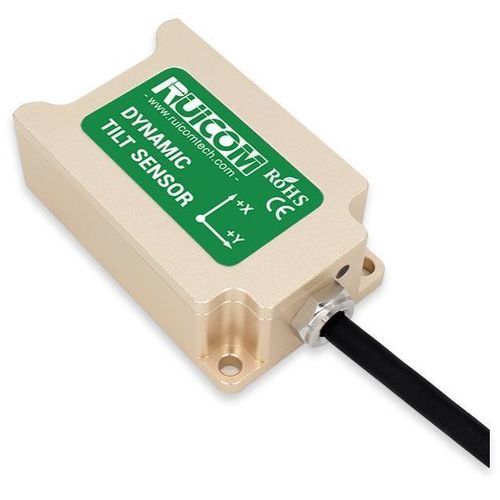

2-Achs-Neigungssensor DTS6-A1

XY4-20 mAmit Stromausgang

Produktübersicht
Der DTS6-A1 ist ein industrieller dynamischer Neigungssensor mit 4–20 mA Stromschleifenausgang zur zuverlässigen Überwachung dynamischer Winkel in rauen Umgebungen. Er integriert einen 3-Achsen-Beschleuniger und ein 3-Achsen-Gyroskop und nutzt einen sechsachsigen Kalman-Filter zur Echtzeitberechnung der zwei Achsen. Der 4–20 mA-Ausgang bietet hohe Störfestigkeit und unterstützt Langstreckenübertragung bis 2000 m, geeignet für Baumaschinen und industrielle Anwendungen.

Hauptmerkmale

• Wählbare Messbereiche: ±1° bis ±90° (Tabelle enthält ±10/±30/±60/±90/±180°)
• Ausgang: 4–20 mA Stromschleife, 0° = 12 mA
• Dynamische Neigungsmessung auf zwei Achsen (X, Y)
• MEMS-Sensorelement: 3-Achsen-Beschleuniger + 3-Achsen-Gyroskop
• Integrierter sechachsiger Kalman-Filter für Echtzeitberechnung
• Langstreckenübertragung bis 2000 m
• Industrieller MCU, conformal-beschichtete Leiterplatte, Metallgehäuse
• Stoßfest 100g@11ms (dreiachsig) und vibrationsfest 10grms (10–1000 Hz)
• EMV-/RF-Unterdrückung, Schutzart IP67

Leistungsparameter
Messbereiche: ±1°~±90° wählbar (Tabelle: ±10, ±30, ±60, ±90, ±180°)
Messachse: X, Y (die meisten Bereiche); X für ±180°
Nullausgang (0°): 12 mA (alle Bereiche)
Auflösung: 0.01° (±10, ±30); 0.02° (±60); 0.03° (±90); 0.05° (±180)
Dynamische Genauigkeit (@25°C): ±0.3° (±10/±30/±60); ±0.5° (±90/±180)
Statische Genauigkeit (@25°C): 0.05° (±10/±30); 0.06° (±60); 0.08° (±90); 0.1° (±180)
Langzeitstabilität: 0.05° (alle Bereiche)
Null-Temperaturkoeffizient (-40~85°C): ±0.006 °/°C
Sensitivitäts-Temperaturkoeffizient (-40~85°C): ≤100 ppm/°C
Startzeit: 1.0 s
Ansprechzeit: 0.01 s
Ansprechfrequenz: 20–100 Hz
EMV: konform zu EN61000 und GBT17626
Isolationswiderstand: ≥100 MΩ
Stoßfestigkeit: 100g@11ms, dreiachsig (Halbsinus)
Vibrationsfestigkeit: 10grms, 10–1000 Hz
Schutzart: IP67
Kabel: Standard 2 m geschirmtes Kabel
Gewicht: ≤180 g (ohne Kabel)

Technische Daten

• Modell: DTS6-A1
• Ausgang: 4–20 mA Stromschleife
• Messbereiche: ±1°~±90° wählbar (Optionen ±10/±30/±60/±90/±180°)
• Messachsen: dynamische Zweiachsen-Lage (X, Y)
• Sensorelement: MEMS 3-Achsen-Beschleuniger + 3-Achsen-Gyroskop
• Algorithmus: integrierter sechachsiger Kalman-Filter
• Maximale Kabelübertragungsdistanz: 2000 m
• Statische Genauigkeit: bis 0.03° bei kleinen Bereichen; typ. 0.05° (@25°C)
• Dynamische Genauigkeit: typ. ±0.3° (@25°C)
• Stoßfestigkeit: 100g@11ms (dreiachsig, Halbsinus)
• Vibrationsfestigkeit: 10grms, 10–1000 Hz
• EMV: konform EN61000 und GBT17626
• Schutzart: IP67
• Temperatur-Referenz: -40~85°C
• Standardkabel: 2 m geschirmt
• Gewicht: ≤180 g (ohne Kabel)
