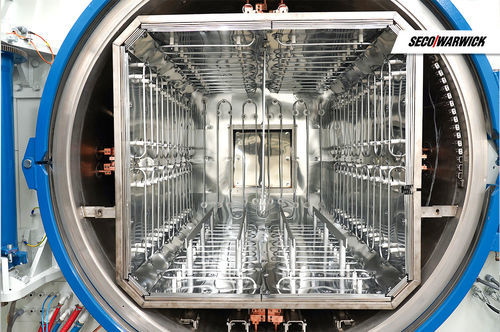

Vakuumofen Vector UHV

KammerWärmebehandlungHartlöten

Beschreibung
Der Vector UHV ist ein horizontaler einkammeriger Vakuumofen, der für das Vakuumhartlöten elektrischer Schaltkomponenten wie Vakuumschaltröhren und Vakuum-Leistungsschalter (VCB) entwickelt wurde. Er ist auf hochreine Prozessatmosphären ausgelegt und wird in einem Reinraum montiert und geprüft, um Kontaminationen zu minimieren.

Merkmale

• Horizontal ausgerichtetes Einkammerkonzept mit Molybdän-Heizzone für hochreine Prozesse
• Turbomolekularpumpen für Erreichung von Hoch- bzw. Ultrahochvakuum
• Sechs durch Thyristoren gesteuerte Regelzonen zur präzisen Temperaturführung
• Externes Gasabschrecksystem (Abschreckgase: Stickstoff oder Argon)
• Bedienerfreundliches computerbasiertes Steuer- und Überwachungssystem
• Standardkammergrößen: 600×600×900 mm und 1000×1000×1200 mm

Vorteile

• Vakuum dient als Schutz‑ und Prozessatmosphäre und eliminiert den Einsatz reaktiver Prozessgase und deren Emissionen
• Keine CO₂‑Emissionen durch den Vakuumprozess und kein Einsatz fossiler Brennstoffe für den Vakuumzyklus
• Kühlgas (N2 oder Ar) kann zurückgewonnen und in die Luft zurückgeführt werden, wodurch die Umweltbelastung reduziert wird
• Verstärkte Wärmedämmung reduziert den Stromverbrauch (ca. 20%)
• Hohe Energieeffizienz durch energieeffiziente elektrische Komponenten (z. B. IE3‑Motoren, Wechselrichtersteuerung)
• Systeme/Algorithmen zur Optimierung von Pump-, Heiz‑ und Kühlsystemverbrauch
• Reduzierung von Verformungen durch Härten und geringere Folgekosten beim Zerspanen; in der Regel kein Waschen der Teile nach der Wärmebehandlung notwendig

Prozesse

• Vakuumhartlöten von elektrischen Schaltkomponenten (z. B. Vakuumschaltröhren, VCB)

Branchen

• Elektroindustrie
• Energiewirtschaft
• Versorgung/Leistung

Optionen / Größen

• Zwei Standardkonfigurationen: kompakt und größere Ofenausführung; weitere Größen auf Anfrage
• Die größere Ausführung kann ein zusätzliches mittleres Heizelement für verbesserte Temperaturgleichmäßigkeit und höhere Traglast enthalten

Charakteristiken / Spezifikationen technische

• Modell: Vector UHV (horizontaler einkammeriger Vakuumofen)
• Heizzone: Molybdän
• Pumping: Turbomolekularpumpen für Hoch‑/Ultrahochvakuum
• Standardkammergrößen: 600 × 600 × 900 mm und 1000 × 1000 × 1200 mm (größere Größen auf Anfrage; größere Ausführung kann zusätzliches Heizelement enthalten)
• Ladegewicht / Kapazität: Standard 600 kg; 200 kg für 600×600×900 mm ohne mittleres Heizelement; 1200 kg (bis 1500 kg mit zusätzlichem Heizelement) für größere Konfiguration
• Temperaturgleichmäßigkeit: ±3 °C
• Endgültiges Vakuum: ≤ 8 × 10⁻⁸ mbar
• Betriebsvakuum bei 850 °C: ≈ 1 × 10⁻⁶ mbar
• Leckrate: ca. 1 × 10⁻⁴ mbar·L/s
• Abschreckdruck: 1 bar abs.
• Abschreckgase: N2, Ar
• Heizungsregelung: sechs thyristor-gesteuerte Zonen
• Steuerung: computerbasiertes Steuerungssystem mit Bedienerschnittstelle
