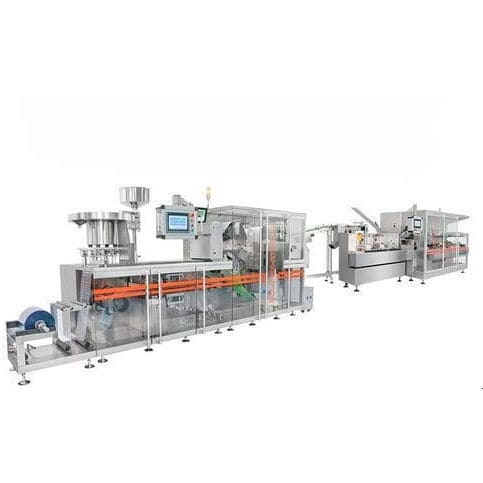

Kartonierer mit oberer Öffnung RD-BCL-320W

für die Pharmaindustriemit hoher Drehzahldrehbar

Übersicht
Vollservo Blister‑zu‑Karton Verpackungslinie, die das Versiegeln von Produkten (Tabletten, Kapseln) in vorgeformten Kunststoffblistern und deren Einlegen in Kartons automatisiert. Entwickelt für pharmazeutische Hochgeschwindigkeitsproduktion mit hygienischer cGMP‑Konformität und präziser Servobewegungssteuerung.

Prozessschritte

• Zuführung: Produkte werden über einen kundenspezifischen Führungsförderer in die Blister geladen.
• Visionsinspektion: Kameras erkennen Fehler zur Qualitätssicherung.
• Versiegelung: Wärme- oder Druckversiegelung einer Folie/Kappe zur Sicherung der Produkte.
• Kartonierung: Blisterpacks werden in die Kartonierzuführung übergeben und verpackt.
• Integration: Verbindung mit Sekundärverpackung (Casepacker) für End‑to‑End‑Automatisierung möglich.

Anwendungen
Geeignet für pharmazeutische Tabletten, Kapseln und Pillen; ausgelegt für Anlagen, die skalierbare, hygienische und hochgeschwindigkeitsfähige Verpackung sowie Serialisierungsintegration benötigen.

Vorteile
Reduzierter Personaleinsatz und geringeres Kontaminationsrisiko, skalierbare Produktion und energieeffizienter Betrieb durch Servoantriebe. Bietet Echtzeitüberwachung, automatisches Ausschleusen defekter Blister und integrierte Sensorik für Druck-, Temperatur‑ und Zählüberwachung.

Hauptmerkmale
Automatisiert Hohlraumformung, Roll‑Heißsiegelung, präzises Stanzen und das Einlegen in vorgeformte Kartons. Abwärts gerichtete Flachbettformung mit Roll‑Heißsiegelung erreicht bis zu 200 Zyklen/min in der Blisterproduktion. Materialsparendes verzahntes Stanzlayout, KI‑gestützte Vision‑Inspektion sowie rotierende Quad‑Split Doppel‑Planeten Vorformeinheiten für effiziente Großformat‑Boxenbildung.

Hauptteile

• Formstation
• Entladebahn
• Schnittstation
• Servo‑Oszillationszuführung
• Servo Kartonzuführung
• Gefaltete Laschen
• Eingesetzte Zunge

Technische Daten

• Produktion: Bis zu 130 Kartons/min (Seitenangabe) — modulare Ausgänge konfigurierbar von ~120 bis 320 Packstücke pro Minute je nach Linienkonfiguration.
• Blistermaschinenkapazität: 27.000 Blister/Stunde.
• Max. Formfläche und Tiefe: 205 × 260 × 12 mm.
• Gesamtleistung: 24 kW.
• Kapazität Cartoner (Tischzuführung): 320 Kartons/min.
• Kartonmaßbereich: L:70–180 mm; B:35–80 mm; H:14–50 mm.
• Kartonfalzgewicht: 250–360 g/m².
• Präzision: Servogesteuerte Bewegungssteuerung mit hoher Wiederholgenauigkeit (bis ±0,05 mm in Servo‑Kontexten; typische Genauigkeit bei Formung/Versiegelung/Beladung ±0,5 mm).
• Kompatibilität: Geeignet für ALU/ALU und ALU/PVC Blistertypen; werkzeugloses Schnellwechselsystem reduziert Formatwechsel auf unter 15 Minuten; Integration mit Vision‑Inspektion und Drittanbieter Track‑&‑Trace/Serialisierungssystemen möglich.
• Qualitätskontrolle: KI‑gestützte Vision‑Inspektion für fehlende/defekte Tabletten, Fehlstellungen, Farbabweichungen und Leckagen; automatisches Auswerfen defekter PVC/Aluminium‑Folie‑Schnittstellen; Sensoren überwachen Druck, Temperatur und Zählungen mit automatischer Abschaltung bei Abweichungen.
• Design: Edelstahl‑Kontaktflächen zur Kontaminationskontrolle; ISO‑zertifizierte Komponenten; modulares Design für Anpassung und Skalierbarkeit.
