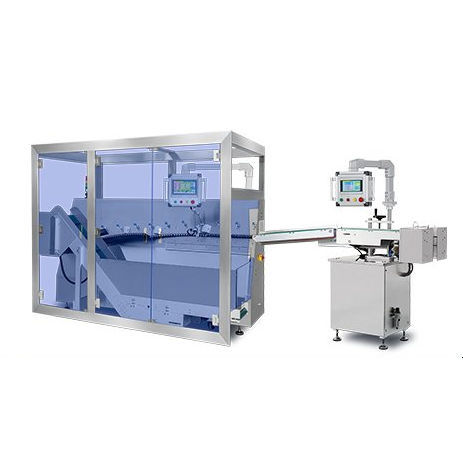

Sortieranlage für die Lebensmittelindustrie RD-SS-450Pro

für die PharmaindustrieIndustrieFarb

Produktübersicht
Voll-Servo-Sachet-Sortierer und Zähler, entwickelt zur Lösung von Layout-Problemen wie mehrstöckiger Produktion und begrenztem Platz zwischen Primär- und Sekundärverpackungslinien. Das automatisierte System sammelt, ordnet, trennt und zählt ungeordnete Teile mittels Servosteuerung für einen präzisen, ruhigen Transfer zu Kartoniermaschinen. Unterstützt flexible Ausrichtungsoptionen (horizontal, vertikal oder gestapelt) zur Integration mit nachgelagerten Kartonierprozessen.

Hauptfunktionen

• Automatisiertes Sammeln, Ausrichten, Separieren und Zählen von ungeordneten Sachets, Beuteln und Blisterkarten
• Durchsatz bis zu 450 Packungen (Beutel/Sachets) pro Minute
• Multi-Achs-Servobewegungssteuerung mit 11 Direktantriebs-Servomotoren für synchronisierte Rollen- und Achsbewegung
• Flexible Austragungsmodi: Horizontaler Transfer, vertikale Ausrichtung, Chargenstapelung
• Echtzeit-Feedback durch fotoelektrische Detektion; optionale Maschinenvision zur Orientierungskorrektur
• Staubdichte und antistatische Rollen zur Verhinderung von Beutelrutschen
• Konstruiert zur Minimierung von Lärm, Verschleiß und Produktverformung; druckarmes Handling und schonende Ansammlung

Funktionsweise
Das System nimmt die zufällig orientierte Ausgabe von vorgelagerten Geräten in einen großöffnenden, flach geneigten Auffangtrichter auf. Ein langsam laufendes Band und ein servo-gesteuerter Zuführmechanismus dosieren die Beutel in den Sortierbereich. Hochgeschwindigkeits-Rollenplattformen mit koordinierten Servo-Geschwindigkeits-/Richtungsdifferenzen trennen, richten neu aus und verabständigen die Teile. Ein servoangetriebenes Synchronband mit Encoder-Feedback sorgt für präzisen Abstand; fotoelektrische Sensoren führen berührungslose Hochgeschwindigkeitszählungen durch. Ausgänge werden über unabhängig gesteuerte Servosachsen entladen, um eine präzise Synchronisation mit Kartonierern oder anderen nachgelagerten Maschinen zu gewährleisten.

Hauptmerkmale und betriebliche Vorteile

• Elf leistungsstarke Servomotoren + zentraler Bewegungscontroller gewährleisten präzise Synchronisation und reibungslose, vollautomatische Ausrichtung
• Mehrstationenverarbeitung: Materialzufuhr, Transport, Ausrichtung, Trennung mit Bewegungssteuerung und fotoelektrischer Erkennung
• Sehr geringe Wahrscheinlichkeit von Doppeltaschen / Stapelbildungen (unter 0,009 % unter den beschriebenen Bedingungen angegeben)
• Dynamische Geschwindigkeitsanpassung zwischen Zonen: langsame Akkumulation zum Schutz der Produkte, variable mittlere Sortiergeschwindigkeit, hochpräzise Zähl- und Austragszonen
• Integrationsfähig: vorgelagerte Konnektivität über Füllstandssensoren und I/O; nachgelagerte Synchronisation über Servo-Following und industrielle Feldbusse (Beispiele: EtherCAT, PROFINET)
• Datenkontinuität: Zähldaten, Chargeninformationen und Produktionsstatus können an nachgelagerte Maschinen oder MES-Plattformen zur Rückverfolgbarkeit übertragen werden

Typische Anwendungen

• Pharmazeutik: Blisterkarten, Sachets mit Pulvern/Granulaten — Trennung, Zählung und Zuführung an automatische Kartonierer
• Lebensmittel: Gewürzbeutel, Saucensachets, Snackbeutel für Mehrfachpackungen oder Kartonverpackung
• Hygiene & Kosmetik: Sachets für Gesichtsmasken, Muster-Sachets, Feuchttuchpackungen, die schonende Handhabung erfordern
• Medizin & Industrie: sterile Beutel, Diagnostik-Kits und kleine Industriepakete, die hohe Genauigkeit und Rückverfolgbarkeit erfordern

Hauptteile / Module (illustrativ)

• Akkumulationstrichter mit langsam laufendem Band und Füllstandserkennung
• Hochgeschwindigkeits-Rollen-Sortierplattform mit mehreren Servoachsen
• Servoangetriebenes synchrones Abstandsband mit Encoder-Feedback
• Fotoelektrische Sensoren zum Zählen
• Optionales Maschinenvisionssystem zur Erkennung und Korrektur der Orientierung
• Modul zur Vermeidung von Beutelstapelung / Anti-Stacking-Mechanismen
• HMI zur Modusauswahl und Systemsteuerung (Austragsorientierung, Losgröße usw.)

Technische Merkmale / Spezifikationen

• Modell: RD-SS-450Pro (im Produktext als Plattformname erwähnt)
• Maximaler Durchsatz: Bis zu 450 Beutel/min
• Geeignete Anwendung: Harte/weiche Beutel oder Pouches für Blister und andere Materialien
• Größenanforderung für Beutel: Länge ≤ 185 mm; Breite ≤ 110 mm
• Genauigkeitsrate: > 99,97 %
• Gewicht (Maschine): 1000 kg
• Abmessungen (L x B x H): 3.840 x 1.060 x 1.700 mm
• Antriebe & Steuerung: Elf Direktantriebs-Servomotoren mit multi-achsigem hochpräzisem Servo-Intelligenzsteuerungssystem; zentraler Bewegungscontroller
• Sensoren & Feedback: Fotoelektrische Sensoren zum Zählen; Echtzeit-Erkennungs-Feedbacksysteme; optionale Visionskameras
• Handhabungsmerkmale: Staubdichte und antistatische Rollen; druckfreie Transfermodi zur Minimierung von Staus und Produktschäden
• Garantie: 3 Jahre Garantie, 1 Jahr kostenlose Teile (wie angegeben)
