Digitales Ausgangsmodul romod 4DO-R

Modbus4 Afür DIN-Schiene

Produktübersicht

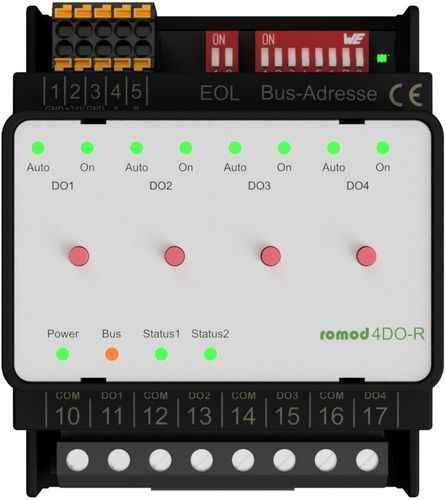

Das romod 4DO-R ist ein Digitalausgangsmodul zur Hutschienenmontage, das zum Schalten von vier Beleuchtungskreisen oder anderen digitalen Aktoren entwickelt wurde. Jeder Ausgang ist als bistabiles Relais ausgeführt und über Relaisklemmen zugänglich. Integrierte Taster ermöglichen die lokale manuelle Übersteuerung von Ausgängen, die normalerweise per Modbus gesteuert werden. Jeder Kanal verfügt über zwei LEDs: die linke LED zeigt den Steuerungsmodus an (Modbus oder manuelle Übersteuerung), die rechte LED zeigt den Ausgangszustand (EIN/AUS). Der Wechsel zwischen Automatik- und Manuellmodus erfolgt durch längeres Drücken des Tasters (Haltezeit für alle Kanäle konfigurierbar). Ein kurzer Druck erzeugt einen kurzen orangefarbenen Impuls an der linken LED, der nach Loslassen den Automatikmodus anzeigt.

Betriebsmerkmale

• Lokale manuelle Übersteuerung der digitalen Ausgänge über integrierte Taster
• Bistabile Relaisausgänge mit normalerweise offenen Kontakten an den Klemmen
• Duale LEDs pro Kanal: Anzeige des Modus und Anzeige des Ausgangszustands
• Register vorhanden, das anzeigt, welche Taster betätigt wurden (Lesen setzt Bits zurück)
• Register zum Auslesen des aktuellen Zustands der Taster und Ausgänge
• Konfigurierbarer Startmodus der Ausgänge (Automatik oder manuelle Übersteuerung)
• Konfigurierbare Mindestverzögerung zwischen dem Schalten zweier Ausgänge zur Reduzierung von Systemstörungen
• Konfigurierbare sichere Zustände je Ausgang, die nach einem gemeinsamen Timeout aktiv werden, falls keine gültigen Modbus-Telegramme empfangen werden

Hinweise
Zur Systemkonfiguration (Adressierung, maximale Anzahl Module am Modbus-Master-Interface, Installation, Anschluss an den Bus usw.) beachten Sie das Kapitel Configuration.
