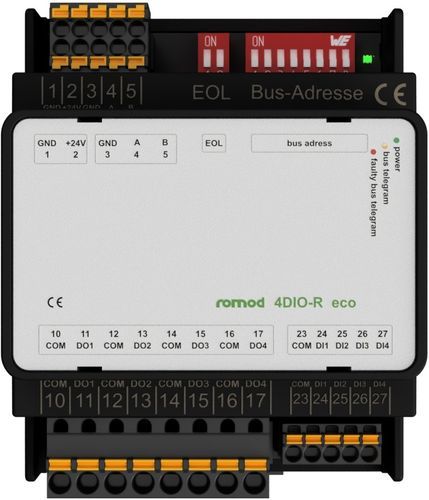

Digitales E/A-Modul romod 4DIO-R eco

RS485Modbus RTU4 Digitaleingänge

Produktinformation
Das romod 4DIO-R eco ist ein auf Hutschiene montiertes 4-Kanal-Digital-E/A-Modul mit vier digitalen Eingängen und vier digitalen Relaisausgängen. Es dient zur Ansteuerung von einstufigen Motoren und digitalen Aktoren sowie zur Erfassung einfacher digitaler Signale wie Betriebs- oder Fehlermeldungen.

Digitale Ausgänge:
Vier Relaisausgänge liefern jeweils einen normalerweise offenen Kontakt (NO). Zu schaltende Signale müssen gleiche Phasenlage haben. Die Ausgänge lassen sich über Modbus steuern oder so konfigurieren, dass sie digitalen Eingängen folgen. Verfügbare Funktionen: statische Steuerung, Toggeln, einstellbare Ein-/Ausschaltverzögerungen, minimale Ein/Aus-Zeiten und gegenseitige Verriegelung. Alle Ausgänge können mit einem definierten sicheren Zustand konfiguriert werden, falls innerhalb eines konfigurierten Zeitlimits keine gültigen Modbus-Telegramme empfangen werden.

Wichtig:
Stellen Sie sicher, dass die zu schaltenden Signale dieselbe Phasenlage haben. Wählen Sie die Auslösezeit für den sicheren Zustand ausreichend groß, um unbeabsichtigte Schaltungen bei Fehlern anderer Bus-Teilnehmer oder Bus-Timeouts zu vermeiden.

Digitale Eingänge:
Die digitalen Eingänge werden mit 24 V über externe Trockenkontakte angesteuert, die an die Klemmen des Moduls angeschlossen werden. Das Referenzpotenzial wird über die COM-Klemmen definiert und kann 0 V oder 24 V sein, sodass eine Ansteuerung mit 24 V- oder 0 V-Signalen möglich ist. Jeder Eingang kann per Modbus-Register auf Öffner- oder Schließer-Prinzip eingestellt werden. Eingänge unterstützen Zählfunktionen für DC-Impulse (nicht retentiv bei Stromausfall); die minimale Impulsdauer für zuverlässige Erkennung beträgt 10 ms. Bei AC-Ansteuerung kann die Flankenerkennung über Konfigurationsregister verzögert werden. Ein Statusregister zeigt an, welche DI sich seit der letzten Abfrage geändert haben; das Auslesen setzt die Bits zurück.

Technische Daten
Stromversorgung: 24 V AC/DC, Anschluss über Klemmen
Stromaufnahme: typ. 68 mA (DC), 152 mA (AC) bei allen aktivierten Relais
Leistungsaufnahme: max. 1,7 W (DC), 3,7 W (AC) bei allen aktivierten Relais
DO-Spezifikation: Relaisausgänge (NO), max. 250 VAC; Nennlast 3 A bei 250 VAC / 30 VDC; maximale Schaltspannung 277 VAC, 30 VDC; maximale Schaltleistung 830 VA (AC), 90 W (DC); anfänglicher Schaltwiderstand ≈100 mOhm (bei 1 A / 24 VDC); Lebensdauer 100.000 Schaltzyklen (Nennlast). Induktive Lasten sind zu vermeiden oder an der Quelle zu unterdrücken.
Zählen: Impuls min. 10 ms (nur DC); max. Zählerwert 4,294,967,296; Zählerwerte nicht retentiv bei Stromausfall.
Bus-Schnittstelle: RS485, Modbus RTU; unterstützte Baudraten (Autobaud): 9.600; 19.200; 38.400; 57.600 Baud; serielle Parameter: 8-N-1
Konfigurationsspeicher: interne EEPROM, ca. 100.000 Schreibzyklen
Umgebung: Betriebstemperatur 0...50 °C; Lager/Transport 0...70 °C; relative Luftfeuchte 10...90% ohne Kondensation; Schutzart IP20

Technische Merkmale

• Modell: romod 4DIO-R eco
• Funktion: 4 digitale Eingänge, 4 digitale Ausgänge (Relais, NO-Kontakte)
• Relais-Bewertung: 3 A bei 250 VAC / 30 VDC
• Max. Schaltspannung: 277 VAC, 30 VDC
• Max. Schaltleistung: 830 VA (AC), 90 W (DC)
• Anfänglicher Kontaktwiderstand: ca. 100 mOhm (bei 1 A / 24 VDC)
• Lebensdauer: 100.000 Operationen (Nennlast)
• Eingangszähler: Impuls min. 10 ms, max. Wert 4,294,967,296 (nicht retentiv)
• Stromversorgung: 24 V AC/DC
• Typischer Stromverbrauch: 68 mA (DC), 152 mA (AC) bei allen aktivierten Relais
• Leistungsaufnahme: max. 1,7 W (DC), 3,7 W (AC)
• Bus: RS485, Modbus RTU; Baudraten: 9.6k, 19.2k, 38.4k, 57.6k
• Konfigurationsspeicher: interne EEPROM, ca. 100.000 Schreibzyklen
• Serielle Parameter: 8-N-1
• Betriebstemperatur: 0...50 °C; Lager/Transport: 0...70 °C
• Relative Luftfeuchte: 10...90% ohne Kondensation
• Schutzart: IP 20
• Gewicht: 0,137 kg
