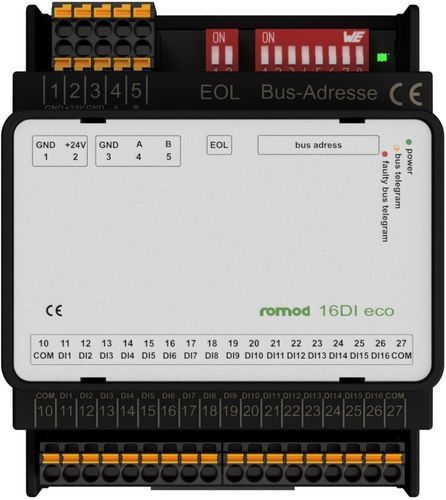

Digitales Eingangsmodul romod 16DI eco

RS-485Modbus RTU16 Digitaleingänge

Produktinformation
Das romod 16DI eco ist ein Hutschienen-Digital-Eingangsmodul für bis zu 16 diskrete Signale. Es akzeptiert 24 V Eingänge, geschaltet über externe potentialfreie Kontakte; das Bezugs­potential ist über die COM-Klemmen wählbar (0 V oder 24 V). Der Eingangsmodus (Offen-/Schliessprinzip) ist pro Kanal über Modbus-Register einstellbar. Das Modul verfügt über Status-LEDs und ein Änderungsregister, das anzeigt, welche DIs sich seit der letzten Abfrage geändert haben. Eingänge können als Zähler für DC-Signale verwendet werden (Zählerstände werden bei Stromausfall nicht behalten).

Technische Daten (Schlüsselangaben)
Versorgung: 24 V AC/DC über Klemmen
Stromaufnahme: max. 150 mA (DC) / 220 mA (AC) bei allen geladenen DIs
Leistungsaufnahme: max. 3,6 W (DC) / 5,3 W (AC) bei allen geladenen DIs
Zählimpulsdauer: min. 10 ms (nur DC-Signale)
Max. Zählerwert: 4.294.967.296 (nicht bei Stromausfall erhalten)
Bus-Schnittstelle: RS485, Modbus RTU
Unterstützte Baudraten (Autobauding): 9.600; 19.200; 38.400; 57.600 Baud
Serielle Parameter: 8-N-1
Speicher/Konfiguration: interner uPC, Einstellungen in interner EEPROM (bis zu 100.000 Schreibzyklen)
Betriebstemperatur: 0...50°C; Transport/Lagerung: 0...70°C; Relative Feuchte: 10...90% nicht kondensierend
Schutzart: IP 20

Merkmale / technische Spezifikationen

• Modell: romod 16DI eco
• Funktion: Digital-Eingangsmodul, bis zu 16 digitale Eingänge
• Eingangstyp: 24 V geschaltet durch externe potentialfreie Kontakte
• Bezugs­potential: über COM-Klemmen wählbar (0 V oder 24 V); zwei COM-Klemmen intern verbunden, jedoch nicht mit dem GND der Versorgung
• Eingangsmodus: Offen- oder Schliessprinzip pro Eingang über Modbus-Register wählbar
• Zählerfunktion: Eingänge als Zähler nutzbar (nur DC); Zählerwerte werden nach Stromausfall nicht behalten
• Prescaler: pro Eingang einstellbar (beeinflusst die Zählung; Änderung führt zu rückwirkender Anpassung der Zählerwerte)
• Minimale Impulsdauer für Zählung: 10 ms
• Änderungsregister: zeigt an, welche DIs seit letzter Abfrage geändert wurden; Bits werden beim Lesen zurückgesetzt
• Versorgung: 24 V AC/DC (Klemmen)
• Stromaufnahme: max. 150 mA (DC) / 220 mA (AC) bei allen geladenen DIs
• Leistungsaufnahme: max. 3,6 W (DC) / 5,3 W (AC) bei allen geladenen DIs
• Max. Zählerwert: 4.294.967.296
• Bus-Schnittstelle: RS485 (Modbus RTU)
• Unterstützte Baudraten: 9.600 / 19.200 / 38.400 / 57.600 Baud (Autobauding)
• Serielle Parameter: 8-N-1
• Speicher/Konfiguration: interner uPC, Einstellungen in EEPROM (bis zu 100.000 Schreibzyklen)
• Buszykluszeit: abhängig von Baudrate und Anzahl adressierter Datenpunkte
• Betriebstemperatur: 0...50°C
• Transport-/Lagertemperatur: 0...70°C
• Relative Feuchte: 10...90% nicht kondensierend
• Schutzart: IP 20
• Gewicht: 0,125 kg
