Digitales E/A-Modul romod 4DIO-R

RS-485SerieModbus RTU

Produktinformationen

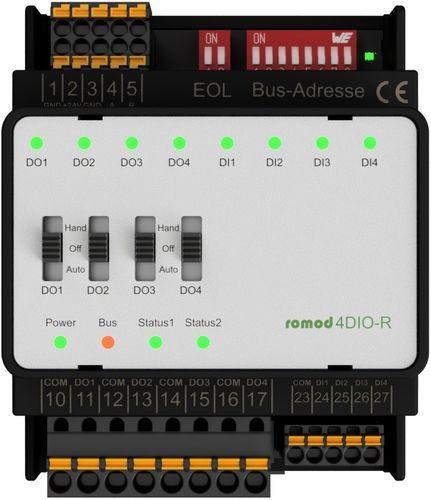

Das romod 4DIO-R ist ein Hutschienenmodul mit vier digitalen Eingängen und vier digitalen Relaisausgängen. Es dient als Local Override/Indication Device (LO/ID) für Steuer- und Signalisierungsaufgaben und ermöglicht zusätzlich zur Modbus-RTU-Steuerung eine manuelle Überbrückung über integrierte Schalter.

Digitale Ausgänge

• Vier Relaisausgänge mit normalerweise offenem Kontakt (Öffner).
• Zu schaltende Signale müssen dieselbe Phasenreferenz aufweisen.
• Ausgänge können zusätzlich zur Modbus-Steuerung konfigurierbar den digitalen Eingängen folgen.
• Unterstützt statische Steuerung und Umschaltung; Schaltverzögerungen und minimale Ein/Aus-Zeiten pro Ausgang konfigurierbar.
• Konfigurierte Verzögerungen/minimale Zeiten gelten nur bei Bus-Aktivierung; manuelle Überbrückung umgeht diese Schutzfunktionen.
• Gegenseitige Verriegelung der Ausgänge möglich.
• Jeder Ausgang verfügt über eine LED-Zustandsanzeige.
• Sichere Zustandsfunktion konfigurierbar: Ausgänge können bei fehlenden Modbus-Telegrammen innerhalb einer konfigurierbaren Zeit einen definierten Zustand einnehmen.

Digitale Eingänge
Die vier digitalen Eingänge akzeptieren 24-V-Signale, die über externe Hilfskontakte an Klemmen geschaltet werden. Das Referenzpotenzial wird über COM-Klemmen definiert (0 V oder 24 V). Bei Verwendung der 24-V-Referenz können Eingänge mit 0 V angesteuert werden. Die Eingangslogik (Offen- oder Schließerprinzip) ist über Modbus-Register wählbar. Eingänge können als nicht-retentive Zähler verwendet werden; minimale Impulsdauer für zuverlässige DC-Erkennung ist 10 ms. Für AC-Ansteuerung der Eingänge muss die Flankenerkennung über Konfigurationsregister verzögert werden.

Zusätzliche Funktionen und Verhalten

• Schalterstände sind über Register lesbar; ein Register zeigt an, ob und welcher Schalter seit der letzten Abfrage betätigt wurde.
• Ausgänge können für Bus-Timeouts mit einem Sicherheitszustand konfiguriert werden; Timeouts so wählen, dass Fehlauslösungen vermieden werden.
• Konfigurationseinstellungen werden in internem EEPROM gespeichert (bis zu 100.000 Schreibzyklen).

Technische Daten

• Hersteller: romutec Steuer- und Regelsysteme GmbH
• Artikelnummer / SKU: 00002955
• Modell: romod 4DIO-R
• Gewicht: 0,156 kg
• Versorgung: 24 V AC/DC über Klemmen
• Stromaufnahme: typ. 68 mA (DC), 152 mA (AC) bei allen aktivierten Relais
• Leistungsaufnahme: max. 1,7 W (DC), 3,7 W (AC) bei allen aktivierten Relais
• Digitale Ausgänge: Relais (Öffner), max. 250 VAC
• Anfangskontaktwiderstand: 100 mΩ (bei 1 A / 24 VDC)
• Nennlast: 3 A bei 250 VAC / 30 VDC
• Max. Schaltspannung: 277 VAC, 30 VDC
• Max. Schaltleistung: 830 VA (AC), 90 W (DC)
• Lebensdauer: 100000 Schaltspiele (Nennlast)
• Induktive Lasten sollten an der Quelle vermieden oder unterdrückt werden
• Zählimpulslänge (DC): min. 10 ms
• Max. Zählerwert: 4.294.967.296 (Zähler nicht bei Stromausfall gehalten)
• Bus-Schnittstelle: RS485
• Unterstützte Baudraten (Autobauding): 9600; 19200; 38400; 57600
• Protokoll: Modbus RTU (RS485), seriell 8-N-1
• Konfiguration in internem EEPROM gespeichert (max. 100.000 Schreibzyklen)
• Betriebstemperatur: 0…50 °C
• Transport-/Lagertemperatur: 0…70 °C
• Relative Luftfeuchte: 10…90 % nicht kondensierend
• Schutzklasse: IP20
