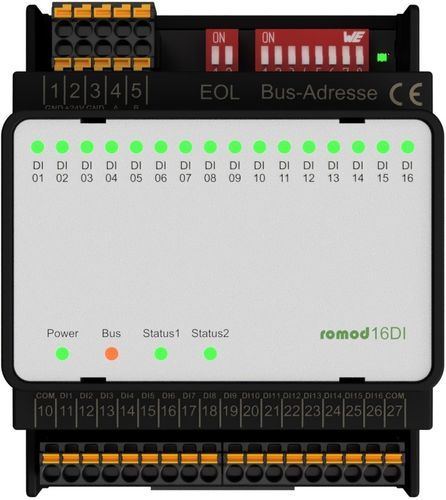

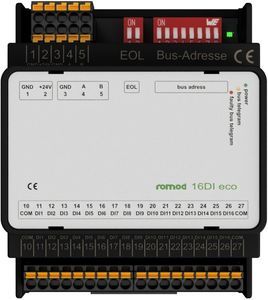

Digitales Eingangsmodul romod 16DI

RS-485Modbus RTU16 Digitaleingänge

Produktinformationen
Das digitale Eingangsmodul romod 16DI dient zur Überwachung von bis zu 16 digitalen Signalen in industriellen Anwendungen. Typische Einsatzfälle sind die Meldung von Betriebszuständen und Fehlern (z. B. Frost, verschmutzter Filter, defekter Lüfterriemen) sowie diskrete Statusmeldungen wie Klappenpositionen. Die Eingänge werden mit 24 V durch externe Trockenkontakte an den Klemmleisten geschaltet. Die COM-Klemmen legen das Bezugs­potenzial fest und können auf 0 V oder 24 V gewählt werden; die COMs sind intern verbunden, aber nicht mit dem GND der Spannungsversorgung, daher muss ein Bezugs­potenzial bereitgestellt werden.

Technische Daten
Mithilfe von Modbus-Registern kann jeder Eingang einzeln auf Öffner- oder Schließerprinzip eingestellt werden. Die Farbe jeder der 16 Status-LEDs ist über ein Modbus-Konfigurationsregister einstellbar (rot, grün oder orange); LEDs können zudem einzeln per Modbus-Befehlen gesteuert werden, falls diese Option im Konfigurationsregister aktiviert ist. Die Eingänge können als Zähler für DC-Pulssignale verwendet werden (Zählerwerte sind bei Stromausfall nicht retentiv). Pro Eingang ist ein Prescaler einstellbar, um z. B. jeden 2. oder 3. Impuls zu zählen; eine Änderung des Prescalers passt die entsprechenden Zählerwerte rückwirkend an. Minimale Pulsdauer für zuverlässige Erkennung: 10 ms. Ein Änderungsregister zeigt an, welche DI(s) sich seit der letzten Abfrage verändert haben; das Auslesen setzt alle Bits zurück, Mehrfachänderungen werden dennoch signalisiert.

Technische Spezifikationen

• Typ: Digitaleingangsmodul mit 16 digitalen Eingängen (DI)
• LEDs: 16 Status-LEDs, pro LED farbkonfigurierbar (rot / grün / orange) via Modbus
• LED-Steuerung: Einzelne LED-Steuerung per Modbus-Befehle (wenn aktiviert)
• Eingangssteuerung: 24 V geschaltet durch externe Trockenkontakte; COM-Klemmen wählbar als 0 V oder 24 V Referenz (COMs intern verbunden)
• Eingangsmodus: Jeder Eingang per Modbus-Register als Öffner oder Schließer konfigurierbar
• Zählerfunktion: Eingänge als Impulszähler für DC-Signale nutzbar; Prescaler pro Eingang einstellbar; Zähler nicht retentiv
• Pulserkennung: Minimale Pulsdauer 10 ms
• Änderungsregister: Register vorhanden, das angibt, welche DI(s) sich seit letzter Abfrage geändert haben; Auslesen setzt Register zurück
• Bus: RS485, Modbus RTU; Autobauding unterstützt
• Unterstützte Baudraten: 9.600; 19.200; 38.400; 57.600 Baud (Autobauding)
• Buszykluszeit: Abhängig von Baudrate und Anzahl adressierter Datenpunkte
• Speicher: Interner µPC; Konfiguration in interner EEPROM gespeichert (bis ≈100.000 Schreibzyklen)
• Max. Zählerwert: 4.294.967.296; Zählerwerte nicht bei Stromausfall gespeichert
• Stromversorgung: 24 V AC/DC über Klemmen; Stromaufnahme max. 150 mA (DC) / 220 mA (AC) bei vollen DI
• Leistungsaufnahme: Max. 3,6 W (DC) / 5,3 W (AC) bei vollen DI
• Umgebung: Betrieb 0...50°C; Transport/Lagerung 0...70°C; Luftfeuchte 10...90% nicht kondensierend
• Schutzart: IP20
• Montage: Hutschiene (DIN-rail)
