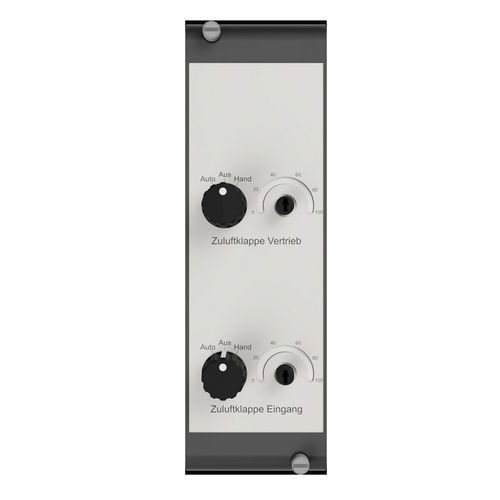

Analoges Ausgangsmodul RAG1010-01

2 Analogausgänge

Produktübersicht
Analoggeber-Modul 0–10 V für bis zu 2 Antriebe, ausgestattet mit einem 10‑LED-Kranz zur Anzeige des Analogwertes. Die Rückführsignalanzeige ist nicht an die Ausgangsspannung gekoppelt und kann extern über eine Klemme angesteuert werden.

Betrieb
Das Modul dient als Handbedienebene mit Notfunktion für bis zu zwei Analogausgänge von Regelgeräten oder DDC-Systemen, die durch Handeingriff übersteuert werden müssen. Jeder Kanal wird über den Drehschalter "Auto-Aus-Poti" gewählt: In Automatik-Stellung bestimmt das Regelsystem das Signal, in Stellung "Poti" übernimmt das eingebaute Potentiometer die manuelle Regelung.

Potentiometer und Anzeige
In Stellung "Poti" lässt sich das Ausgangssignal 0–10 V stufenlos einstellen. Die Höhe der Spannung, die als Rückführsignal über die Klemme zum Modul kommt, ist qualitativ am aus 10 LEDs bestehenden LED-Kranz um das Poti erkennbar.

Anschlüsse und Verdrahtung
An den Klemmen 23 und 43 stehen 0 V DC (GND) zur Verfügung. Jeder Ausgang ist mit bis zu 20 mA belastbar. Die Automatikstellung jedes Schalters ist potenzialfrei auf einer Klemme geführt. Die Örtlichmeldung (Aus‑Poti) kann durch Umstecken eines Jumpers unterhalb der Klemmen 26–27 realisiert werden.

Charakteristiken / Technische Spezifikationen

• Modell: RAG1010-01
• Funktion: Analoggeber-Modul 0–10 V für Handbedienebene mit Notfunktion
• Anzahl Ausgänge: bis zu 2 Analogausgänge
• Anzeige: LED-Kranz (10 LEDs) zur qualitativen Anzeige des Analogwertes
• Rückführsignalanzeige: extern über Klemme ansteuerbar, nicht an Ausgangsspannung gekoppelt
• Drehschalter: "Auto-Aus-Poti" mit Automatik- und Poti-Stellung
• Potentiometer: stufenlose Einstellung des Ausgangssignals 0–10 V in Poti-Stellung
• GND: Klemmen 23 und 43 = 0 V DC
• Ausgangsbelastbarkeit: bis zu 20 mA pro Ausgang
• Automatikstellung: potenzialfrei auf Klemme geführt
• Örtlichmeldung (Aus‑Poti): realisierbar durch Umstecken eines Jumpers unterhalb der Klemmen 26–27
• Produktnummer / SKU: 00003420
• Gewicht: 0.141 kg
