Ausgang-Kontrollmodul RAG1515-01

analog2 A

Produktbeschreibung

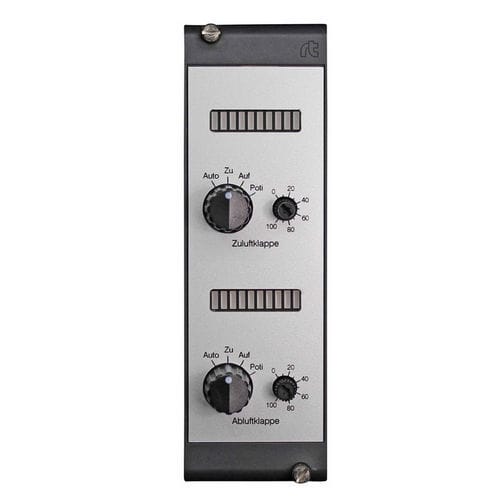

Analoggeber-Modul für 1 oder 2 Antriebe mit Balkenanzeige. Das Modul dient als Handbedienebene mit Notfunktion für 1–2 Analogausgänge von Regelgeräten oder DDC-Systemen und ermöglicht die manuelle Übersteuerung. Mit dem Drehschalter Auto‑Zu‑Auf‑Poti wird die Funktion des jeweiligen Ausgangs gewählt: In Automatikstellung liefert das Regelsystem das Signal; in Stellung Poti kann das eingebaute Potentiometer das Ausgangssignal stufenlos von 0–10 V einstellen. Die Balkenanzeige ist nicht an die Ausgangsspannung gekoppelt und kann extern angesteuert werden. An Klemme 43 stehen 10 V DC für Frostschaltung o. Ä. bereit. Jeder Ausgang ist mit bis zu 10 mA belastbar. Die Automatikstellung jedes Schalters ist potenzialfrei auf einer Klemme geführt. Wird die Örtlichmeldung (Zu‑Auf‑Poti) benötigt, ist der Typenzusatz -H0 anzugeben. RAG0015-01 = 1 Analogausgang; RAG1515-01 = 2 Analogausgänge.

Technische Daten

• Modell: RAG1515-01 (2 Analogausgänge). Variante RAG0015-01 = 1 Analogausgang
• Funktion: Handbedienebene mit Notfunktion für Analogausgänge von Regelgeräten / DDC-Systemen
• Ausgangssignal: 0–10 V (stufenlos einstellbar über eingebautes Potentiometer im "Poti"-Modus)
• Umschalter: Drehschalter Auto‑Zu‑Auf‑Poti (Automatik: Signal vom Regelsystem; Poti: manuelle Einstellung)
• Balkenanzeige: separat, nicht an Ausgangsspannung gekoppelt, extern ansteuerbar
• Zusatzspannung: Klemme 43 liefert 10 V DC (z. B. für Frostschaltung)
• Belastbarkeit der Ausgänge: bis zu 10 mA pro Ausgang
• Automatikstellung: potenzialfrei auf Klemme geführt
• Örtlichmeldung (Zu‑Auf‑Poti): Typenzusatz "-H0" angeben, wenn benötigt
• Gewicht: 0,145 kg
• Produktnummer / SKU: 00001115
• Verfügbare Dokumente: Datenblatt (PDF), Anschlussplan (PDF), Technische Beschreibung (TXT)
