Analoges Ausgangsmodul RAG0015-01

Analogsignalwandlerfür den Schaltschrankkonsolenmontierbar

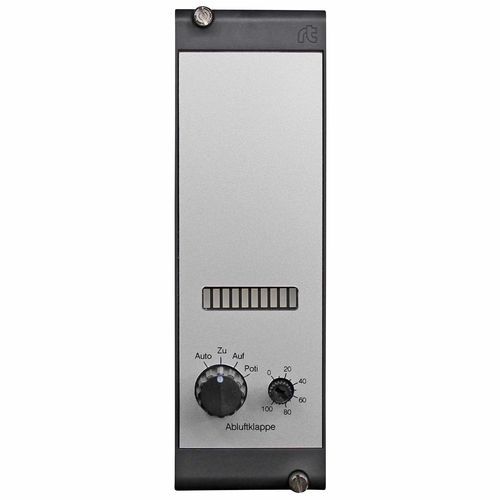

Produktinformation — RAG0015-01 Analogmodul 1x 0-10 V mit Rückführungs-Balkenanzeige (klemmenmontiert)
Das Analoggebermodul dient als Handbedienebene mit Notfunktion für 1 bis 2 Analogausgänge von Regelgeräten oder DDC-Systemen, die per Hand übersteuert werden müssen. Es ist für den Einbau in HLK- und Steuerungsschränke ausgelegt und ermöglicht eine sichere manuelle Bedienung sowie das Übersteuern automatischer Ausgänge.

Funktionen und Bedienung
Mit dem Drehschalter (Auto–Zu–Auf–Poti) wird die Funktion des jeweiligen Ausgangs vorgewählt; in Automatikstellung wird das Signal des Regelsystems durchgereicht. In Stellung Poti kann das eingebaute Potentiometer das Ausgangssignal stufenlos von 0 bis 10 V einstellen. Die Balkenanzeige ist nicht an die Ausgangsspannung gekoppelt und muss extern angesteuert werden. An Klemme 43 stehen 10 V DC zur Verfügung (z. B. für Frostschaltung). Jeder Ausgang ist bis zu 10 mA belastbar. Die Automatikstellung jedes Schalters ist potenzialfrei an einer Klemme abgegriffen. Wird eine örtliche Meldung (Zu–Auf–Poti) benötigt, ist als Typenzusatz -H0 anzugeben.

Varianten

• RAG0015-01 - 1 Analogausgang
• RAG1515-01 - 2 Analogausgänge

Technische Daten

• Hersteller: romutec Steuer- und Regelsysteme GmbH
• Produktnummer / SKU: 00001108
• Typ / Modell: RAG0015-01 (1 Analogausgang); RAG1515-01 (2 Analogausgänge)
• Ausgang: 0-10 V Analogausgang(e)
• Ausgangsbelastbarkeit: bis zu 10 mA pro Ausgang
• Klemme 43: 10 V DC Versorgung (z. B. für Frostschaltung)
• Bedienelemente: Drehschalter (Auto–Zu–Auf–Poti); eingebautes Potentiometer (0-10 V) in Poti-Stellung
• Balkenanzeige: extern ansteuerbar, nicht direkt an Ausgangsspannung gekoppelt
• Automatikstellung: potenzialfrei an Klemme geführt
• Örtlichmeldung: bei Bedarf Typenzusatz -H0 angeben
• Gewicht (Meta): 0.125 kg
• ReleaseDate (Meta): 2026-04-28
