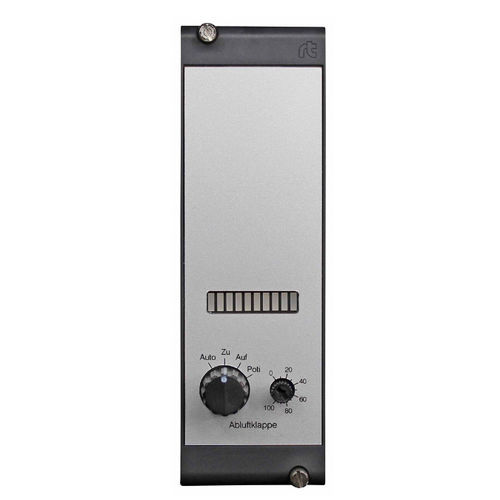

Analoges Ausgangsmodul RAG0015H0-01

integrierbar

Produktinformation
Das RAG0015H0-01 Analoggeber-Modul bietet eine Handbedienebene mit Notfunktion für 1 oder 2 Analogausgänge (0-10 V) von Regelgeräten oder DDC-Systemen, die durch Handeingriff übersteuert werden müssen. Ein Drehschalter Auto-Zu-Auf-Poti wählt die Ausgangsart vor: Automatik (Signal vom Regelsystem) oder Poti (manuell). In Stellung Poti stellt das eingebaute Potentiometer das Ausgangssignal stufenlos von 0-10 V ein. Die Balkenanzeige ist nicht an die Ausgangsspannung gekoppelt und kann extern angesteuert werden. An Klemme 43 stehen 10 V DC (z. B. für Frostschaltung) zur Verfügung. Jeder Ausgang ist bis zu 10 mA belastbar. Die Automatikstellung jedes Schalters ist potenzialfrei auf einer Klemme geführt. Als Typenzusatz -H0 angeben, wenn eine Örtlichmeldung (Zu-Auf-Poti) benötigt wird.

Varianten

• RAG0015-01 - 1 Analogausgang
• RAG1515-01 - 2 Analogausgänge

Funktionen / Merkmale

• Handbedienebene mit Notfunktion für 1 oder 2 Analogausgänge
• Drehschalter Auto-Zu-Auf-Poti zur Vorwahl der Betriebsart (Automatik = Signal vom Regelsystem, Poti = manuell)
• Integriertes Potentiometer für stufenlose Einstellung 0-10 V (Stellung Poti)
• Balkenanzeige (nicht an Ausgangsspannung gekoppelt, extern ansteuerbar)
• 10 V DC an Klemme 43 (z. B. Frostschaltung)
• Ausgänge belastbar bis max. 10 mA
• Automatikstellung jedes Schalters potenzialfrei auf Klemme geführt
• Typenzusatz -H0 für Örtlichmeldung (Zu-Auf-Poti)

Technische Daten

• Manufacturer: romutec Steuer- und Regelsysteme GmbH
• Produktnummer / SKU: 00001992
• Modell: RAG0015H0-01
• Gewicht: 0,125 kg
• Release-Datum: 2026-04-28
• Versorgung: 24 V AC/DC ±10%
• Max. Stromaufnahme: 240 mA
• Eingangs-/Ausgangssignal: 0-10 V (Eingangswiderstand 100 kΩ)
• Ausgänge: 0-10 V zu Feldgerät
• Ausgangsbelastbarkeit: max. 10 mA je Ausgang
• Ausgangswiderstand: 100 Ω
• 1x 10 V konstant, max. 10 mA (Klemme 43)
• Schaltleistung: 20 VA / 20 W; Schaltspannung max. 50 V AC/DC; Schaltstrom 200 mA; Ruhestrom max. 1 A; Lebensdauer ≥ 50.000 Schaltspiele
• Betriebstemperatur: 0...50 °C; Transport/Lagerung: -20...+70 °C; Relative Feuchte 5...95 % nicht kondensierend
• Schutzart: IP40 (bis IP54 mit Abdeckung)
• Abmessungen: 19" Breite 8 TE (40,5 mm) x Höhe 3 HE (129 mm) x Einbautiefe <80 mm
• Anschlußklemmen: 2,5 mm² steckbar, Schraubanschluß
• EMV / Normen: EN/IEC 61000-4-x (ESD, Surge, Burst) mit angegebenen Prüfwerten
