Analoges Ausgangsmodul RAG0015-H0

Sicherheitfür SPSfür 19"-Rack

Produktbeschreibung

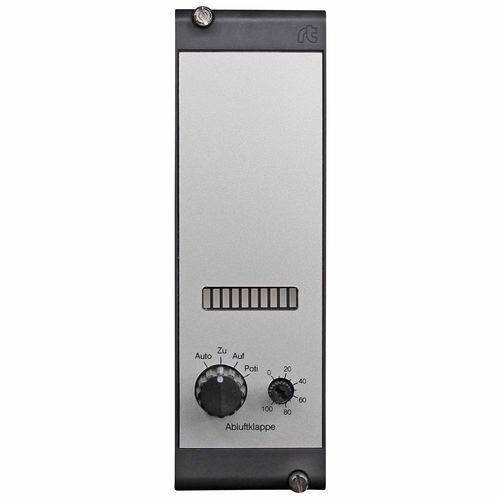

Das RAG0015-H0 ist ein Analoggeber-Modul zur lokalen Handbedienung und Notfunktion. Es stellt 1 (RAG0015) oder 2 (RAG1515) Analogausgänge 0–10 V für Regelgeräte oder DDC-Systeme bereit und verfügt über einen Drehschalter, ein eingebautes Poti zur direkten Einstellung und eine Balkenanzeige zur Darstellung der Ausgangsspannung.

Funktionen
Der Drehschalter (Auto / Zu / Auf / Poti) wählt die Betriebsart: In Automatik bestimmt das Regelsystem das Ausgangssignal. In Stellung Poti wird das Ausgangssignal über das eingebaute Potentiometer stufenlos 0–10 V eingestellt. Die Ausgangsspannung ist an der Balkenanzeige ablesbar. An Klemme 43 stehen 10 V DC (z. B. für Frostschaltung) zur Verfügung. Jeder Ausgang ist mit bis zu 10 mA belastbar. Die Automatikstellung jedes Schalters ist potenzialfrei auf einer Klemme geführt. Der Typenzusatz -H0 ist anzugeben, wenn die Örtlichmeldung (Zu-Auf-Poti) erforderlich ist.

Varianten

• RAG0015 - 1 Analogausgang
• RAG1515 - 2 Analogausgänge

Technische Spezifikationen

• Denomination commerciale: RAG0015-H0
• Ausgangsspannung: 0-10 V
• Anzahl der Analogausgänge: 1 (RAG0015) oder 2 (RAG1515)
• Maximale Belastbarkeit pro Ausgang: bis zu 10 mA
• Bedienung: Drehschalter "Auto / Zu / Auf / Poti"
• Poti-Funktion: eingebautes Potentiometer, stufenlos einstellbar 0–10 V
• Balkenanzeige: Anzeige der jeweiligen Ausgangsspannung
• Klemme 43: 10 V DC verfügbar (max. 10 mA)
• Automatikstellung: potenzialfrei auf Klemme geführt
• Typenzusatz: -H0 für Örtlichmeldung (Zu-Auf-Poti)
• Spannungsversorgung: 24 V AC/DC, ±10%
• Stromaufnahme: max. 240 mA
• Eingänge: 0-10 V von DDC/Regelsystem
• Eingangswiderstand: 100 kΩ
• Ausgangswiderstand: 100 Ω
• 1x 10 V konstant (Klemme 43): max. 10 mA
• Schaltleistungen: 20 VA / 20 W; Schaltspannung max. 50 V AC/DC; Schaltstrom 200 mA; Ruhestrom: max. 1 A; Lebensdauer: ≥ 50.000 Schaltspiele
• Schutzart: IP40 (mit Abdeckung bis IP54)
• Abmessungen: 19"-Gerät — Breite 8 TE (40,5 mm), Höhe 3 HE (129 mm), Einbautiefe < 80 mm
• Anschlußklemmen: 2,5 mm² steckbar, Schraubanschluß
• Betriebstemperatur: 0...50°C; Transport- und Lagertemperatur: -20...+70°C; Relative Feuchte: 5...95%, nicht kondensierend
• Prüfungen/Normen: EN 61000-4-2 / EN 61000-4-5 / EN 61000-4-4 (ESD, Surge, Burst)
• Produktnummer (SKU): 00001750
• Gewicht: 0,12 kg
• Hersteller: romutec Steuer- und Regelsysteme GmbH
• Release-Date: 2026-04-28
