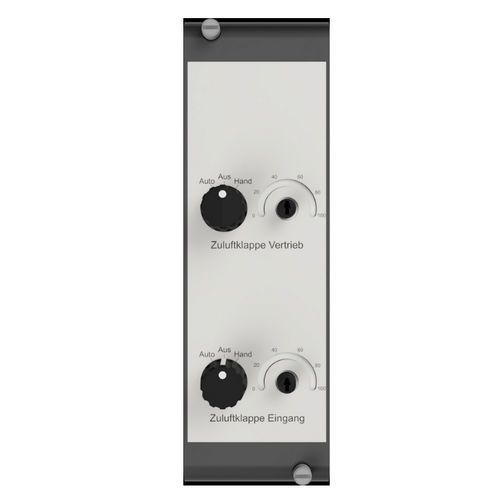

Ausgang-Kontrollmodul RAG1010

2 A

Produktinformation
Analoggeber-Modul für bis zu zwei Antriebe mit 2 x 0–10 V Ausgängen und einem LED‑Kranz mit 10 LEDs pro Poti zur Anzeige des Analogwertes. Das Modul dient als Handbedienebene mit Notfunktion / örtlicher Übersteuerung für bis zu zwei Analogausgänge von Regelgeräten oder DDC‑Systemen.

Die Funktion des jeweiligen Ausgangs wird über den Drehschalter "Auto‑Aus‑Poti" vorgewählt; in Automatikstellung wird das Signal vom Regelsystem übernommen. In Stellung "Poti" kann das integrierte Potentiometer das Ausgangssignal stufenlos von 0–10 V einstellen. Die ungefähre Ausgangsspannung ist qualitativ am aus 10 LEDs bestehenden LED‑Kranz um das Poti ablesbar.

An Klemme 43 stehen 0 V DC (GND) zur Verfügung. Jeder Ausgang ist mit bis zu 20 mA belastbar.

Die Automatikstellung jedes Schalters ist potenzialfrei auf eine Klemme geführt. Die örtliche Meldung der Stellung "Aus‑Poti" kann durch Umstecken eines Jumpers unterhalb der Klemmen 26–27 realisiert werden.

Features

• Analoggeber‑Modul 2 x 0–10 V für bis zu 2 Antriebe
• LED‑Kranz mit 10 LEDs pro Poti zur Anzeige des Analogwertes
• Handbedienebene mit Notfunktion / lokale Übersteuerung der Analogausgänge
• Drehschalter "Auto‑Aus‑Poti" zur Wahl der Betriebsart (Auto / Aus / Poti)
• In Stellung "Poti": integriertes Potentiometer zur stufenlosen Einstellung 0–10 V
• Ausgangsbelastbarkeit: bis zu 20 mA pro Ausgang
• 0 V DC (GND) an Klemme 43 vorhanden
• Automatikstellung potenzialfrei herausgeführt; örtliche Meldung (Aus‑Poti) per Jumper unterhalb der Klemmen 26–27 möglich

Spezifikationen / Technische Daten

• Modell: RAG1010
• Hersteller / Marke: romutec Steuer- und Regelsysteme GmbH
• Funktion: Analoggeber‑Modul, Handbedienebene mit Notfunktion
• Analogausgänge: 2 x 0–10 V
• Ausgangsstrom je Ausgang: max. 20 mA
• Anzeige: LED‑Kranz, 10 LEDs pro Poti
• Potentiometer: eingebaut, stufenlose Einstellung 0–10 V
• GND: Klemme 43 = 0 V DC
• Jumper‑Funktion: Umstecken unterhalb Klemmen 26–27 für örtliche Meldung
• Produktnummer / SKU: 00003418
• Gewicht: 0.134 kg
• Release Date (site metadata): 2026-04-28
• Verfügbare Dokumente: Data Sheet, Connection Diagram (PDF), Technical Description (TXT) und weitere Download‑Dateien
