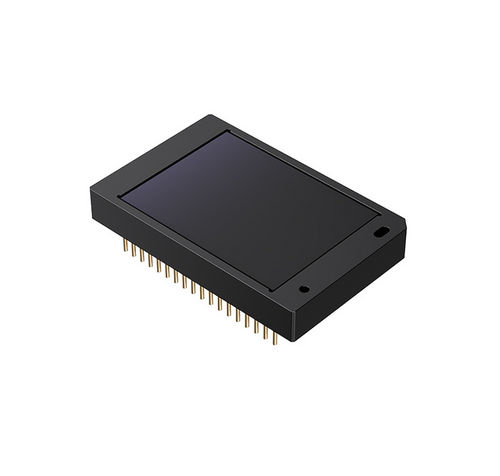

Infrarot-Liniensensor RL01K1-C0

Mehrzweckfür Industrieanwendungenhochauflösend

Beschreibung
Der kurzwellige Infrarot-Linear-Array-Detektor RL01K1-C0 basiert auf InGaAs-Sensortechnologie und bietet ein Format von 1024×1 mit einem Pixelpitch von 12,5µm. In einem keramischen PGA-Gehäuse ohne TEC (TECless) verpackt, ist er für hochauflösende, schnellzeilige Erfassung mit geringem Rauschen und optimierten SWaP-Eigenschaften für industrielle Bildgebung und Spektroskopie ausgelegt.

Merkmale

• Pixelabstand: 12,5µm
• Array-Größe: 1024×1
• Betriebsleistungsaufnahme: ≤200mW
• Abmessungen (Outline): 28,91×18,64×4,0mm3 (ohne Pin-Größe)
• Gerätegewicht: 8±2g

Anwendungen

• Sortierung landwirtschaftlicher Produkte
• Ressourcenrecycling
• Industrielle Sortierung
• Photovoltaik-Inspektion
• Maschinenvision

Technische Spezifikationen

• Sensor: InGaAs
• Spektraler Ansprechbereich: 0,9µm – 1,7µm
• Quantenwirkungsgrad: >70% (1,0µm – 1,6µm)
• Optical Fill Factor: 100%
• Pixelabstand: 12,5µm
• Array-Größe: 1024×1
• Effektive Pixelrate: >99,8%
• Maximale Ausgangszeilenfrequenz: 36kHz
• Auslesemodi: ITR, IWR
• Mindestintegrationszeit: 15µs
• Ausleserauschen (typ.): ≤50e@1-36kHz, 20°C
• Optionale Verstärkung: ≥4 Stufen
• Mittlerer Dunkelstrom pro Pixel: ≤100ke/s@20°C
• Betriebsleistungsaufnahme: ≤200mW
• Ausgangssignalausschlag: 1,9±0,1V
• Dynamikbereich: ≥58dB
• Antwort-Nonuniformität: ≤5%, nicht korrigiert
• Gehäusetyp: Keramisches PGA-Gehäuse (TECless)
• Abmessungen (Outline): 28,91×18,64×4,0mm3 (ohne Pin-Größe)
• Gerätegewicht: 8±2g
• Betriebstemperatur Gehäuse: -20°C – +50°C
• Lagerungstemperatur Gehäuse: -40°C – +60°C
