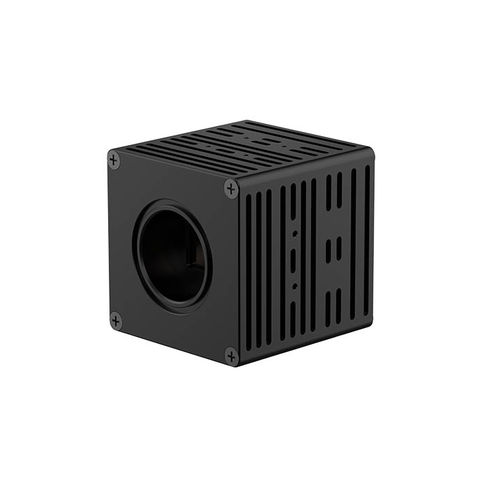

Flächenkamera Pr-GE

für die industrielle Bildverarbeitungfür QualitätskontrolleLabor

Beschreibung
Das Pr-GE SWIR-Kameramodul ist eine kompakte kurzwellige Infrarot-(SWIR)-Matrixkamera zur Integration in industrielle Bildverarbeitungs- und Inspektionssysteme. Es verwendet einen hochempfindlichen InGaAs-Fokalplatten-Detektor und einen adaptiven Bildverarbeitungsalgorithmus, unterstützt hohe Bildraten mit ROI-Auslese und verfügt über eine aktive Temperaturregelung für stabile Messbedingungen. USB3.0-, Camera Link- und CVBS-Schnittstellen sowie eine C‑Mount ermöglichen flexible Integration.

Hauptmerkmale

• Pixelpitch: 15μm
• Aktive Pixel: 640×512
• Max. Bildrate: 150 fps (USB) / 300 fps (Camera Link)
• DIGITALE Schnittstellen: USB3.0, Camera Link (optional); analog: CVBS
• Aktive Temperaturregelung und UART232 Steuerinterface
• Kompaktes Modul: 55×55×60mm³, Gewicht 245±10g

Anwendungen

• Maschinelles Sehen und automatisierte Qualitätskontrolle
• Sichtverbesserung bei schwierigen Inspektionsbedingungen
• Inspektion von Photovoltaikzellen und -modulen
• Kunststoff- und Materialsortierung
• Lasererkennung und Überwachung

Technische Daten

• Modell: Pr-GE
• Sensortyp: InGaAs PIN-Photodiode
• Spektraler Ansprechbereich: 0,93μm–1,7μm
• Quantenwirkungsgrad: ≥70% @1064nm / 1550nm
• Optischer Fill-Factor: 100%
• Pixelpitch: 15μm
• Aktive Pixel: 640×512
• Pixel-Operabilität: ≥99,8%
• Belichtungsart: Snapshot
• Max. Bildrate: 150 fps (USB) / 300 fps (Camera Link)
• Datenauflösung: 10 bit; 14 bit (USB) / 12 bit (Camera Link)
• Minimale Integrationszeit: 10μs
• Rauschen (RMS, typisch): 30 e⁻ @100μs, Gain0
• Dynamikumfang: 50 dB (Gain0) / 62 dB (Gain1) / 72 dB (Gain2)
• Mittlerer Dunkelstrom pro Pixel: ≤80ke/s @20°C
• Stromversorgung: 12 V DC ±0,5 V
• Leistungsaufnahme: ≤5 W
• Steuer-/Befehlsinterface: UART232
• Analoges Videoformat: PAL (CVBS)
• Digitale Videoschnittstelle: USB3.0 oder Camera Link (optional)
• Optischer Objektivanschluss: C‑Mount
• Gewicht Modul: 245±10 g
• Abmessungen: 55×55×60 mm³
• Betriebstemperatur Gehäuse: -20°C bis +55°C
• Lagerungstemperatur: -40°C bis +70°C
