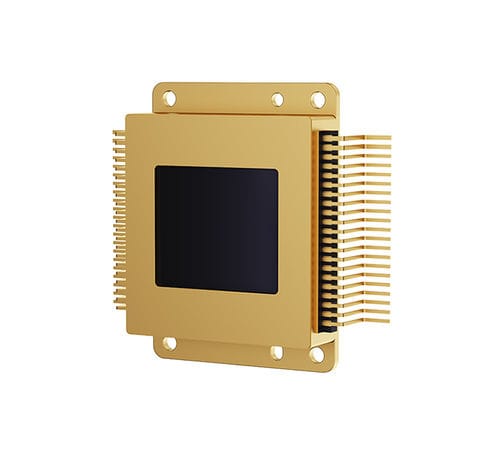

Infrarot-Fotodetektor RS615BM1

NahinfrarotInGaAsfür die zerstörungsfreie Prüfung ZfP

Beschreibung
Der RS615BM1 ist ein kurzwelliger InGaAs-Bildebenendetektor mit einer Matrix von 640×512 und einem Pixelabstand von 15 μm. Er unterstützt hohe Bildraten und ROI-Fensterung und wird in einem hermetisch verschlossenen Metallgehäuse mit integriertem einstufigem TEC zur aktiven Temperaturregelung geliefert. Der Detektor weist einen geringen Stromverbrauch auf und eignet sich für verschiedene industrielle SWIR-Bildgebungsanwendungen.

Eigenschaften

• Pixelabstand: 15 μm
• Matrixgröße: 640×512
• Max. Bildrate (Vollfenster): 400 fps @ 25 MHz
• Typischer Stromverbrauch: ≤240 mW
• Gehäuseabmessungen: 32,0×23,5×7,0 mm³ (ohne Pins)
• Gerätegewicht: 25±2 g

Anwendungen

• Bildverbesserung und SWIR-Bildgebung bei schwachem Licht
• Maschinenvision und automatisierte Inspektion
• Prüfung von photovoltaischen Zellen
• Industrielles Sortieren und Materialidentifikation
• Lasererkennung und -überwachung

Technische Spezifikationen

• Sensor: InGaAs
• Spektraler Ansprechbereich: 0,9 μm – 1,7 μm
• Quantenwirkungsgrad: >70% (1,0 μm – 1,6 μm)
• Optischer Fill-Faktor: 100%
• Pixelabstand: 15 μm
• Matrixgröße: 640×512
• Effektive Pixelrate: ≥99,8%
• Max. Bildrate (Vollfenster): 400 fps @ 25 MHz
• Integrationsart: Global Shutter
• Mindestintegrationszeit: 5 μs
• Ausleserauschen (typ.): 30 e@20°C (Hochverstärkermodus)
• Optionale Verstärkung: 3 Stufen
• Mittlerer Dunkelstrom pro Pixel: ≤100 ke/s @20°C
• Betriebsleistung: ≤240 mW
• Ausgangssignalausschlag: 1,8±0,1 V
• Dynamikbereich: ≥50 dB
• Antwort-Uneinheitlichkeit: ≤5% (nicht korrigiert)
• Gehäusetyp: Hermetisch verschlossenes Metallgehäuse (integrierter einstufiger TEC)
• Gehäuseabmessungen: 32,0×23,5×7,0 mm³ (ohne Pins)
• Gerätegewicht: 25±2 g
• Betriebstemperatur: -40°C – +60°C
• Lagerungstemperatur: -55°C – +70°C
