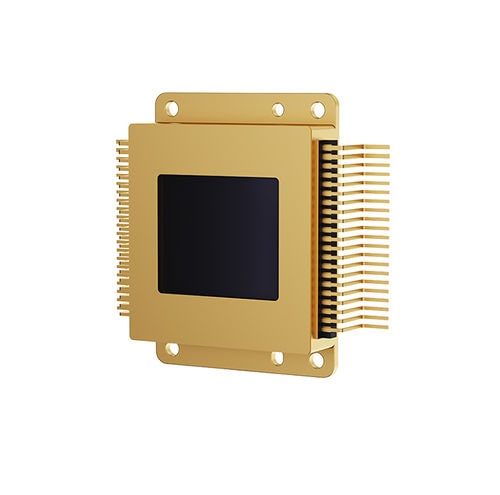

NIR-Infrarotsensor RS6152M1

thermoelektrisch gekühlt

Beschreibung
Der RS6152M1 ist ein digitaler kurzwelliger InGaAs-Fokalebenen-Detektor (SWIR) mit einer Matrix von 640×512 und einem Pixelpitch von 15 μm. Er unterstützt hochfrequente Bildraten und MROI-Mehrfensterauslesung. Das Bauteil ist in einem hermetisch verschlossenen Metallgehäuse mit integriertem einstufigem TEC für aktive Temperaturregelung untergebracht. Entwickelt für industrielle und wissenschaftliche SWIR-Bildgebung eignet er sich für Machine Vision, spektrale Bildgebung, visuelle Verstärkung und Laserdetektion.

Eigenschaften

• Pixelpitch: 15 μm
• Matrixgröße: 640×512
• Mittlerer Dunkelstrom pro Pixel: ≤100 ke/s @ 20°C
• Max. Bildrate (Vollfenster): 120 fps
• Integrationsart: Global Shutter
• Minimale Integrationszeit: 1 μs
• Ausleserauschen (typ.): 35 e @ 20°C (hoher Verstärkungsmodus)
• Optionale Verstärkung: 3 Stufen
• Effektive Ausgangstiefe: 13 bit
• Dynamikumfang: ≥50 dB
• Gehäuse: hermetisch verschlossenes Metallgehäuse mit integriertem einstufigem TEC
• Betriebsaufnahme: ≤240 mW (Spezifikation); Funktionsblock listet ≤200 mW
• Abmessungen (ohne Pins): 32.0×23.5×7.0 mm³
• Gewicht: 25 ± 2 g

Technische Daten

• Modell: RS6152M1
• Sensor-Material: InGaAs
• Spektraler Ansprechbereich: 0,9 μm – 1,7 μm
• Quanteneffizienz: >70% (1,0–1,6 μm)
• Optischer Fill-Factor: 100%
• Effektive Pixelrate: ≥99,8%
• Ausleserauschen (typ.): 35 e @ 20°C (hoher Verstärkungsmodus)
• Mittlerer Dunkelstrom: ≤100 ke/s @ 20°C
• Minimale Integrationszeit: 1 μs
• Optionale Verstärkungsstufen: 3 Stufen
• Antwort-Nichtgleichmäßigkeit: ≤5% (unkorrigiert)
• Betriebstemperatur Gehäuse: -40°C bis +65°C
• Lagertemperatur: -45°C bis +70°C
• Typische Anwendungen: Machine Vision, spektrale Bildgebung, visuelle Verstärkung, Laserdetektion
