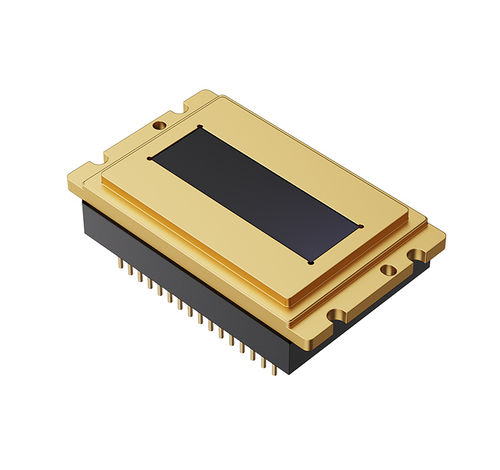

InGaAs-Bildsensor RL01K1/RL5122-H1S00

SWIRSWIRlinear

Übersicht Der kurzwellige Infrarot-Linearsensor RL01K1 / RL5122-H1S00 basiert auf moderner InGaAs-Sensortechnologie und ist in zwei Ausführungen erhältlich: 1024×1 mit 12,5 μm Pixelpitch und 512×2 mit 25 μm Pixelpitch. Er bietet eine spektrale Empfindlichkeit von 0,9 μm bis 1,7 μm, ist in einem metall-keramischen hermetischen Gehäuse mit integriertem einstufigem TEC untergebracht und für hochgeschwindigkeitsfähige, rauscharme industrielle Bildgebung und Spektraldetektion ausgelegt.

Hauptmerkmale

• Pixelpitch: 12,5 μm / 25 μm
• Matrixformate: 1024×1 / 512×2
• Spektralbereich: 0,9–1,7 μm
• Maximale Linienfrequenz: 36 kHz
• Minimale Integrationszeit: 15 μs
• Auslesemodi: ITR, IWR
• Niedriges Ausleserauschen: ~50 e (typ.) bei 1–36 kHz, 20°C

Anwendungen

• Materialidentifikation und -sortierung für Recycling
• Sortierung und Qualitätskontrolle landwirtschaftlicher Produkte
• Inspektion von Photovoltaikzellen und Prozessüberwachung
• Maschinenvision zur Fehlererkennung und Prozesskontrolle

Spezifikationen

• Modell: RL01K1 / RL5122-H1S00
• Sensor: InGaAs
• Spektrale Empfindlichkeit: 0,9 μm – 1,7 μm
• Quanteneffizienz: >70% (1,0 μm – 1,6 μm)
• Optischer Fill-Factor: 100%
• Pixelpitch: 12,5 μm (RL01K1) / 25 μm (RL5122-H1S00)
• Lineare Array-Größe: 1024×1 (RL01K1) / 512×2 (RL5122-H1S00)
• Effektive Pixelrate: ≥ 99,8%
• Maximale Ausgangs-Linienfrequenz: 36 kHz
• Auslesemodus: ITR, IWR
• Minimale Integrationszeit: 15 μs
• Ausleserauschen (typ.): 50 e @ 1–36 kHz, 20°C
• Optionale Verstärkung: ≥ 4 Stufen
• Mittlerer Dunkelstrom pro Pixel: ≤ 100 ke/s @ 20°C (RL01K1) / ≤ 300 ke/s @ 20°C (RL5122-H1S00)
• Betriebsleistungsaufnahme: ≤ 200 mW
• Ausgangssignalbereich: 1,9 ± 0,1 V
• Dynamikumfang: ≥ 58 dB
• Antwort-Nonuniformität: ≤ 5% (unkorrigiert)
• Gehäuse: metall-keramisches integriertes hermetisches Paket mit eingebautem einstufigem TEC
• Abmessungen: 25,5 × 17,7 × 7,0 mm³ (ohne Anschlussstiftgröße)
• Gewicht: ~8 g
• Betriebstemperatur Gehäuse: -40°C – +60°C
• Lagerungstemperatur: -45°C – +70°C
