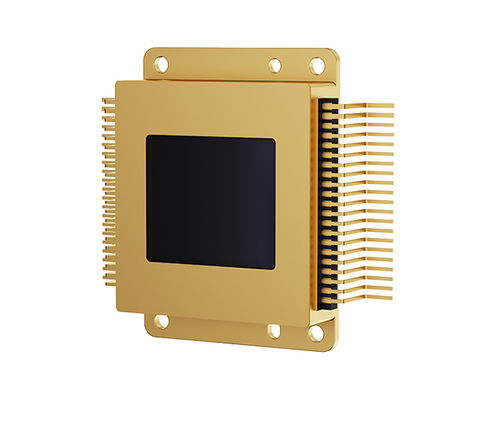

Focal plane array Bildsensor RSS101M1

InGaAsSWIRInfrarot

Produktübersicht
Der RSS101M1 ist ein digitaler kurzwelliger InGaAs-Fokalplatten-Detektor (SWIR) mit einer Matrix von 1280×1024 und einem Pixelpitch von 10µm. Er unterstützt hochfrequentes ROI‑Windowing und ist in einem hermetisch verschlossenen Metallgehäuse mit integriertem einstufigem TEC zur aktiven Temperaturregelung untergebracht. Der Detektor ist für anspruchsvolle Bildverarbeitungsaufgaben ausgelegt und bietet geringe Rauschwerte, niedrigen Stromverbrauch und ein großes Array‑Format für Industrie und Forschung.

Hauptmerkmale

• Pixelpitch: 10µm
• Matrixgröße: 1280×1024
• Maximale Bildrate (Vollfenster): 60fps
• Integrationsart: Global shutter
• Mindestintegrationszeit: 1µs
• Ausleserauschen (typ.): 45e@20°C (High‑Gain‑Modus)
• Optionaler Gain: 3 Stufen
• Gehäuse: Hermetisch verschlossenes Metallgehäuse mit integriertem einstufigem TEC
• Betriebsleistungsaufnahme: ≤350mW
• Abmessungen: 32.0×23.5×7.0mm³ (ohne Pin‑Größe)
• Gewicht: 28±2g

Anwendungen

• Visuelle Verstärkung und Nachtsicht im Außenbereich
• Maschinenvision und Prozess-/Fehlererkennung
• Photovoltaik‑Inspektion
• Fernerkundung aus dem All und wissenschaftliche Bildgebung

Technische Daten
Sensor: InGaAs
Spektraler Empfindlichkeitsbereich: 0,9µm – 1,7µm
Quanteneffizienz: >70% (1,0µm–1,6µm)
Optischer Fill‑Factor: 100%
Pixelpitch: 10µm
Matrixgröße: 1280×1024
Effektive Pixelrate: ≥99,8%
Maximale Bildrate (Vollfenster): 60fps
Integrationsart: Global shutter
Mindestintegrationszeit: 1µs
Ausleserauschen (typ.): 45e@20°C (High‑Gain‑Modus)
Optionaler Gain: 3 Stufen
Mittlerer Dunkelstrom pro Pixel: ≤90ke/s@20°C
Betriebsleistungsaufnahme: ≤350mW
Effektive Datenausgabetiefe: 13bit
Dynamikumfang: ≥48dB
Response‑Nichtgleichförmigkeit: ≤5% (unkorrigiert)
Gehäusetyp: Hermetisch verschlossenes Metallgehäuse (integrierter einstufiger TEC)
Abmessungen: 32.0×23.5×7.0mm³ (ohne Pin‑Größe)
Gewicht: 28±2g
Betriebstemperatur Gehäuse: -40°C – +65°C
Lagertemperatur Gehäuse: -45°C – +70°C
