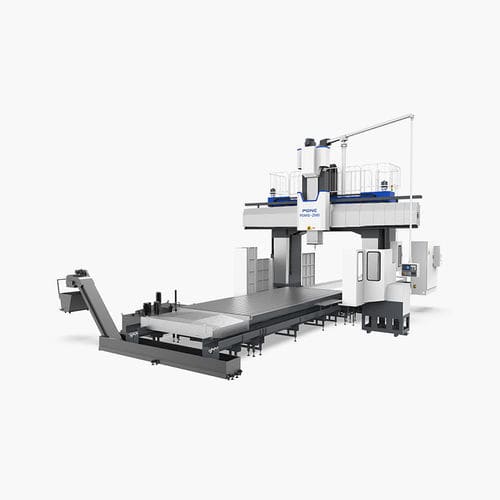

CNC-Fräsmaschine / 3-Achs PGMG seriesvertikalBrückenBT 50
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Möchten Sie direkt kaufen?
Besuchen Sie unseren Shop.
Eigenschaften
- Achszahl
- 3-Achs
- Spindelausrichtung
- vertikal
- Struktur
- Brücken
- Spindelnase
- BT 50
- Anzahl Werkzeuge
- 40 Werkzeuge, 60 Werkzeuge
- Zuatzfunktion
- Bohr, Gewindeschneid
- Anwendungsbereich
- für Schwerlast
- X-Hub
4.200 mm, 6.200 mm, 8.500 mm
(165,35 in, 244,09 in, 334,65 in)- Y-Hub
3.900 mm
(153,54 in)- Z-Hub
800 mm
(31,5 in)- Rotationsgeschwindigkeit
6.000 rpm
(37.699 rad.min-1)- Leistung
17 kW, 25,5 kW
(23,11 hp, 34,67 hp)- Vorrückgeschwindigkeit X-Achse
15 m/min
- Vorrückgeschwindigkeit Y-Achse
15 m/min
- Vorrückgeschwindigkeit Z-Achse
10 m/min
- Maximale Tischlast
15 t, 22 t, 30 t
(17 us ton, 24 us ton, 33 us ton)- Werkzeuggewicht (max.)
25 kg
(55,1 lb)- Positioniergenauigkeit
Min: 0,012 mm
(0,00047 in)Max: 0,045 mm
(0,00177 in)- Wiederholbarkeit
Min: 0,008 mm
(0,00031 in)Max: 0,035 mm
(0,00138 in)- Gesamtgewicht
55 t, 60 t, 65 t
(60,63 us ton, 66,14 us ton, 71,65 us ton)- Gesamtlänge
12.000 mm, 16.000 mm, 20.000 mm
(472,4 in, 629,9 in, 787,4 in)- Gesamtbreite
7.800 mm
(307,1 in)- Gesamthöhe
6.500 mm
(255,9 in)
Beschreibung
1. Integriert mit der Funktion des Fräsens, Integriert mit der Funktion des Fräsens, Bohrens, Bohrens (Bohren, Erweitern, Reiben), Gewindeschneiden und anderen Verarbeitungsfunktionen.
2. Das internationale CNC-numerische Steuerungssystem wird übernommen.
3.Konfigurieren Sie die W-Achse, um den Höhenbereich des bearbeiteten Werkstücks zu vergrößern und die Bearbeitungsleistung zu verbessern.
4. Im Vergleich zur Maschine mit festem Strahl ist der Höhenbereich des Werkstücks größer und der Hub der W-Achse und der Hub der Z-Achse können überlagert werden, wodurch effektiv verhindert werden kann, dass sich der Stößel zu lange ausdehnt und die Bearbeitungssteifigkeit beeinträchtigt.
5. Weit verbreitet bei der Verarbeitung von Formen, Strukturteilen, Textilmaschinen und anderen Teilen.
