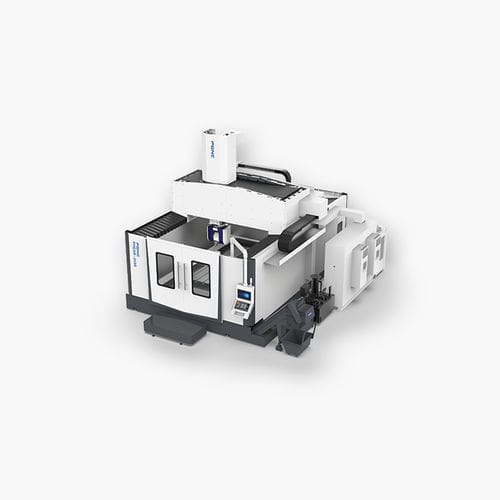

CNC-Bearbeitungszentrum / 5-Achs PHC5D-1630/40LvertikalPortalHSK A-63
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Möchten Sie direkt kaufen?
Besuchen Sie unseren Shop.
Eigenschaften
- Achszahl
- 5-Achs
- Spindelausrichtung
- vertikal
- Struktur
- Portal
- Spindelnase
- HSK A-63
- Anzahl Werkzeuge
- 40 Werkzeuge, 32 Werkzeuge, 20 Werkzeuge
- Anwendungsbereich
- für die Automobilindustrie, für Formwerkzeug, für die Raumfahrtindustrie
- X-Hub
3.000 mm, 4.000 mm
(118,11 in, 157,48 in)- Y-Hub
1.600 mm
(62,99 in)- Z-Hub
800 mm, 1.000 mm
(31,5 in, 39,37 in)- Rotationsgeschwindigkeit
8.000 rpm, 20.000 rpm
(50.265 rad.min-1, 125.664 rad.min-1)- Leistung
25 kW, 30 kW
(33,99 hp, 40,79 hp)- Vorrückgeschwindigkeit X-Achse
60 m/min
- Vorrückgeschwindigkeit Y-Achse
60 m/min
- Vorrückgeschwindigkeit Z-Achse
30 m/min
- Werkzeuggewicht (max.)
5 kg
(11 lb)- Positioniergenauigkeit
0,008 mm, 0,012 mm, 0,015 mm, 0,018 mm
(0,00031 in, 0,00047 in, 0,00059 in, 0,00071 in)- Wiederholbarkeit
0,0012 mm, 0,006 mm, 0,01 mm
(0,00005 in, 0,00024 in, 0,00039 in)- Gesamtlänge
7.300 mm, 8.300 mm
(287,4 in, 326,8 in)- Gesamtbreite
5.300 mm
(208,7 in)- Gesamthöhe
5.700 mm
(224,4 in)
Beschreibung
1. Das Gerät verfügt über einen integrierten U-förmigen Bettarbeitstisch mit allen Bewegungsachsen über den Wänden des Bettes. In Kombination mit den beweglichen Teilen der Box-in-Box-Struktur wird die Stabilität und Steifigkeit der Werkzeugmaschine während der Verarbeitung effektiv verbessert
2. Die X- und Y-Achse wird von einem Linearmotor angetrieben, der Fünf-Achsen-Wechselstromkopf wird von einem Drehmomentmotor angetrieben, und es gibt keine Zwischenübertragungsverbindung. Beim Beschleunigen und Abbremsen kann ein hohes dynamisches Ansprechverhalten erreicht werden, wodurch eine stabile Bearbeitungsgenauigkeit erreicht wird.
3. Fünf-Achsen-Gestänge, eine Aufspannung kann die Mehrflächenbearbeitung komplexer gekrümmter Werkstücke abschließen. Weit verbreitet in der mechanischen Ausrüstungsindustrie wie Automobil, Schiffbau, Luft- und Raumfahrt und Formenbau.
